CD-YSYO3
CAIDAO
INTRODUÇÃO DO PRODUTO
O XRD Analyzer é um difratômetro de raios X portátil desenvolvido de forma independente, que combina tecnologias de XRD, XRF e software de computador.As amostras por instrumento de difração de raios X, análise do padrão de difração, material com composição do material, informações internas, como estrutura ou forma atômica ou molecular (ingrediente do material, ingredientes secundários ou elementos traço da informação de identificação da fase cristalina), tem um preparação simples da amostra, sem poluição, precisão de medição rápida e alta, pode obter muitas informações sobre a integridade do cristal, é o principal método para estudar a fase e a estrutura cristalina da matéria.

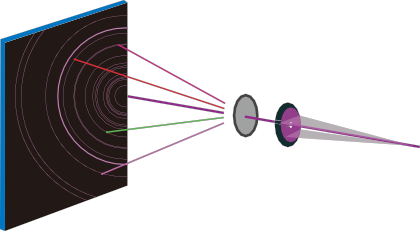

Diagrama esquemático
PRINCÍPIO DE XRD
Quando um feixe de raios X monocromáticos incide no cristal, porque o cristal é composto de regras tômicas estão dispostas em uma célula, as regras da distância entre os átomos e o comprimento de onda do raio X incidente com a mesma ordem de grandeza, então por a interferência mútua de raios-x de espalhamento atômico diferente, efeitos mais fortes em algumas direções especiais difração de raios-x, as linhas de difração na distribuição espacial de localização e intensidade, está intimamente relacionado com a estrutura cristalina, esse é o princípio básico da difração de raios-x.

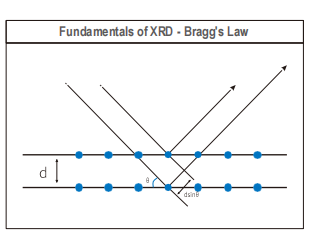

Fundamentos de DRX - Lei de Bragg
'Novos colegas de equipe' trazem novos avanços nos testes de campo Projetado para testes de campo.
It fornece identificação de fase cristalina e informações quantitativas automaticamente e em tempo real.'
1. Gabinete portátil protegido por IP 67 de nível profissional
Todo o instrumento é de cerca de tamanho A3, o invólucro é uma mala, caixa à prova d'água e à prova de poeira, design de máquina tudo-em-um, pode ser à prova de choque, anti-queda, anti-corrosão, resistência a altas temperaturas, fácil de lidar com o ambiente hostil Na natureza.
2. Mainframe portátil de 15 kg
O instrumento pesa cerca de 15 kg, sem partes móveis mecânicas, leve e compacto, fácil de transportar, fácil de operar, pode ser gratuito para pesquisas científicas de laboratório/campo.
3. Apenas 20 mg de amostra são necessários para a preparação
Uma única análise precisa apenas de cerca de 20 mg de amostra para obter resultados de teste de alta qualidade.A preparação da amostra pode ser concluída em 3 minutos (esmagamento, filtragem e amostragem) sem igualar, prensar e raspar.
4. Quatro horas de duração da bateria
A bateria embutida pode suportar até 4 horas de trabalho contínuo, mais propício ao trabalho de campo.
CONFIGURAÇÃO DE HARDWARE DE ALTO DESEMPENHO
1. O tubo de raios X
O instrumento está equipado com um tubo de raios-X de ponto microfocal cluster, que pode garantir uma boa focagem de raios-X.A configuração padrão do material alvo é Cu ou Co, e Cr, Fe, Ni, Mo, Ag, W, etc., podem ser selecionados de acordo com a situação da amostra de detecção.O tubo de raios-X de ponto micro-focal cluster garante a boa focagem de raios-X.
2. Colimador de raios X
O colimador de raios X adota o sistema de colimação pinhole, que substitui o componente de calibração óptica do computador desktop tradicional de grande porte.
3. O detector
O detector adota um detector bidimensional, que pode identificar efetivamente o feixe de difração e o feixe fluorescente, e é extremamente sensível à energia e à posição.Ele pode realizar análises de XRD e XRF de forma síncrona.
4. O sistema de refrigeração
Usando refrigeração eletrônica Peltier de três níveis e dispositivo especial de dissipação de calor de ventilação bidirecional, pode efetivamente garantir a temperatura normal de trabalho do detector.
5. Sistema de vibração de amostra
O sistema de vibração da amostra substitui o goniômetro tradicional.Durante o processo de detecção da amostra, tanto o feixe de raios X quanto o detector são estacionários, enquanto a amostra detectada vibra em alta velocidade através do dispositivo de intertravamento magnético para garantir a aleatoriedade das partículas da amostra e obter informações de difração de maior qualidade.

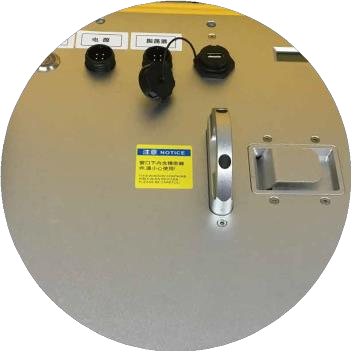

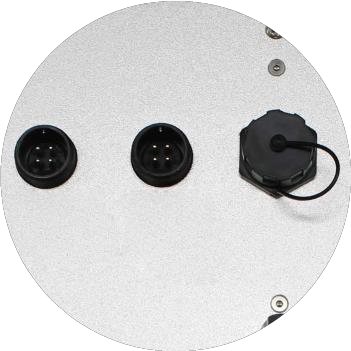

Soquetes à prova d'água e anti-choque são usados para segurança
Processo de superfície de pintura de oxidação de pulverização de fio de alta qualidade

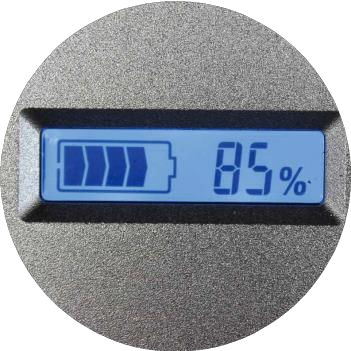

Equipado com um display de energia digital para visualizar diretamente a capacidade restante da bateria
SOFTWARE DE ANÁLISE INTELIGENTE
Além de adotar configuração de hardware de alta qualidade e alto desempenho, o SHINE também é equipado com o software de análise de aplicativos CrystalX altamente inteligente e eficiente.O sistema de análise de fase CrystalX combina perfeitamente o sistema de controle XRD com o sistema de análise de fase, o que pode simplificar a suavização da imagem, a busca de pico, o reparo fino e outros trabalhos, e alcançar facilmente os resultados de uma chave.

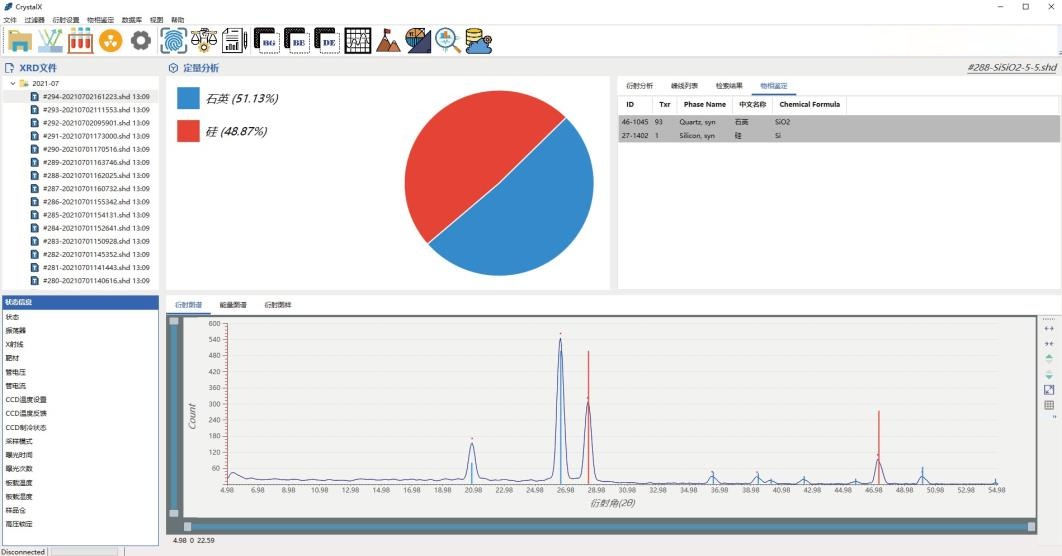

1. A interface do usuário
Todos os resultados podem ser visualizados diretamente em uma interface.Calibre e analise informações para acelerar o fluxo de trabalho.
2. Função de transferência de dados
O instrumento realiza conexão de alta velocidade com computador portátil através de USB, Bluetooth, WiFi, controle em tempo real do instrumento e análise de fase.
3. Personalizar dados do relatório
Os dados de detecção podem ser enviados em formato Excel e PDF, e os usuários podem criar relatórios personalizados.
4. Serviço de banco de dados
O software é equipado com um banco de dados de lista de controle abrangente e personalizável para ajudar os usuários a analisar amostras com rapidez e precisão, e também pode criar seu próprio banco de dados e gerenciamento de instrumentos de acordo com as necessidades reais.
SOFTWARE DE ANÁLISE CRYSTALX

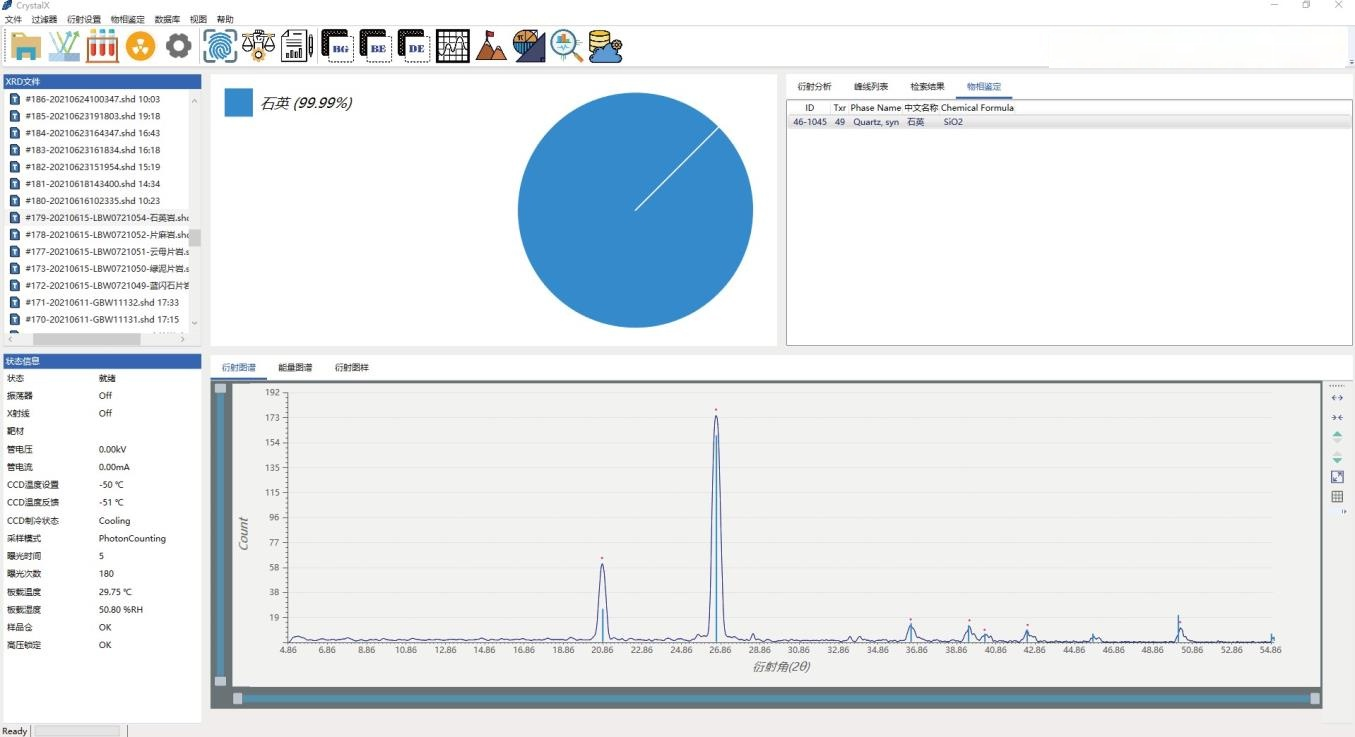

Interface de usuário
Função de transferência de dados
Dados do relatório personalizado
Serviço de banco de dados
ESPECIFICAÇÃO

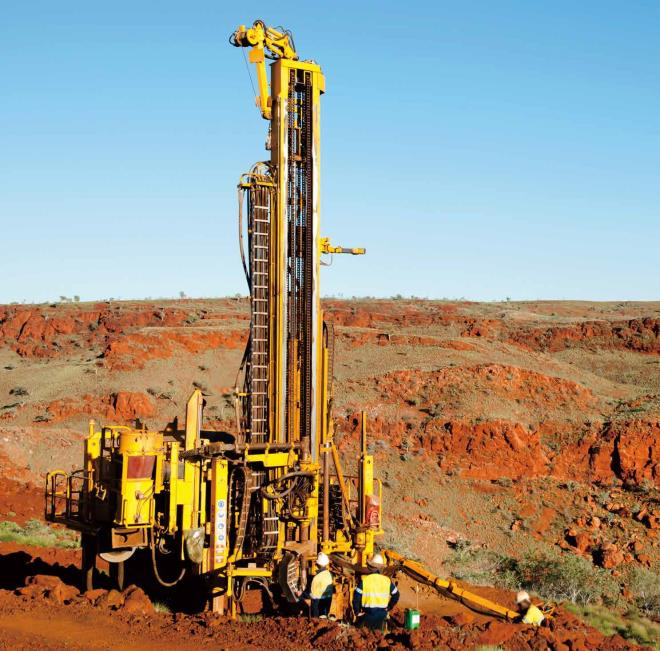

APLICAÇÃO EM GEOLOGIA E CAMPO MINERAL
O SHINE XRD Analyzer pode fornecer informações mineralógicas quantitativas em tempo real para geólogos, metalúrgicos e outros usuários no campo geológico e mineral, e fornecer aos usuários informações de componentes minerais principais e secundários rapidamente.
A figura a seguir mostra o mapa espectral de algumas amostras analisadas pelo SHINE, através do qual podemos comparar as diferenças de componentes entre as amostras.
FORMULÁRIOS
1. Minérios e minerais
1.1 Análise rápida de minérios ricos em ferro, como quartzo, hematita, goethita, magnetita.
1.2 A calcita (CaCO3) no carvão foi analisada quantitativamente.
1.3 Foi realizada a identificação da fase cristalina e a análise semiquantitativa de carbonato de potássio, sal de potássio, sal-gema, alúmen de potássio-magnésio anidro e alúmen de potássio-magnésio.
1.4 Análise quantitativa de minérios comuns misturados com calcário, tais como: Quartzo A, minério de amianto, calcita, dolomita.
1.5 É usado para reanalisar rejeitos para determinar o desempenho da planta ou para avaliar projetos anteriores.

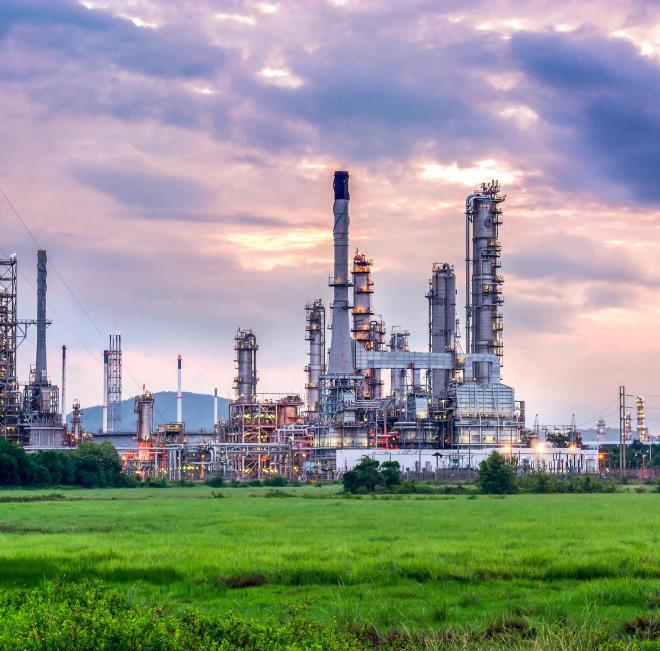

2. Indústria química de petróleo
2.1 Identificação e quantificação mineral de cascalhos de xisto em campo para obter feedback rápido em geodirecionamento e perfuração horizontal, simplificando o 'vein strike tracing' de zonas minerais específicas.
2.2 Identificar e quantificar materiais corroídos em tubulações.As medições de XRF também podem ser realizadas simultaneamente para identificar rapidamente a composição elementar dos materiais.
3. Drogas, explosivos/perigos
3.1 Identificação rápida de explosivos e explosivos suspeitos no local.
3.2 Identificação e quantificação de materiais perigosos suspeitos, materiais fundidos e catalisadores.
3.3 Usado para drogas, identificação de contrabando, identificação forense, verificação alfandegária e outros trabalhos de aplicação da lei.
4. Indústria farmacêutica e outros
4.1 Identificação rápida de medicamentos falsificados;
4.2 Identificação rápida de matérias-primas e auxiliares;
4.3 Análise rápida e não destrutiva de impressões digitais de preparações farmacêuticas e drogas precursoras;
4.4 Detectar a presença e teor de ingredientes ativos e inativos, ingredientes estranhos ou substitutos em medicamentos.
