INTJ-51M
CAIDAO

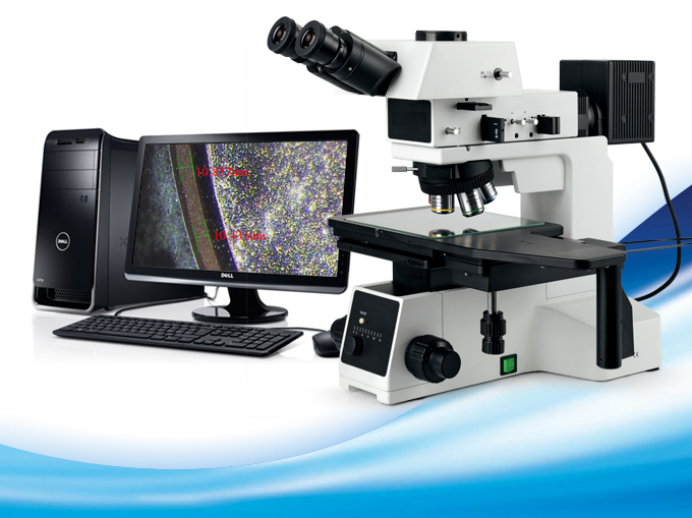

Todas as operações do microscópio de inspeção de semicondutores wafer série INTJ-51M são projetadas de acordo com a ergonomia para reduzir a fadiga do operador.Seu design de componentes modulares permite a livre combinação de funções do sistema.Abrange uma variedade de funções de observação, como campo claro, campo escuro, iluminação oblíqua, polarização, interferência diferencial DIC, etc., e pode ser selecionada de acordo com a aplicação real.
O cilindro de observação de três olhos com dobradiça de imagem positiva tem a mesma orientação de imagem que a direção real do objeto, e a direção de movimento do objeto é a mesma que a direção de movimento do plano de imagem, o que é conveniente para observação e operação.
Design de plataforma plana de 6 polegadas, 158 mm × 158 mm, que pode ser usado para detecção de wafer ou FPD de tamanho correspondente e também para detecção de matriz de amostras de tamanho pequeno.
O conversor adota um design de rolamento de precisão, o que torna a rotação leve e confortável e possui alta precisão de posicionamento repetido.A concentricidade da lente objetiva após a conversão também é bem controlada.O conversor com diferentes posições de furo pode ser configurado de acordo com as necessidades.
O corpo do microscópio de grau de inspeção industrial e o baixo centro de gravidade, alta rigidez e estrutura metálica de alta estabilidade garantem a resistência sísmica e a estabilidade de imagem do sistema.
Seu mecanismo de focagem coaxial de ajuste fino grosseiro de mão baixa frontal, transformador de tensão de largura de 100-240V embutido, pode se adaptar à tensão da rede elétrica em diferentes regiões.O sistema de refrigeração por circulação de ar é projetado dentro da base, que não superaquece o rack após o uso prolongado.
Métodos de observação opcionais | Campo claro/campo escuro/luz polarizada/DIC/luz transmitida |
Sistema óptico | Sistema óptico de correção de aberração cromática infinita |
Ocular | PL10X/22 Ocular de ponto alto de campo plano |
Objetivo | LMPL-BD Objetiva metalográfica de longa distância de trabalho infinita 5X、10X、20X、50X、100X (opcional) |
Tubo de observação | Cilindro de observação de imagem positiva, três olhos articulados a 25°, relação espectral, binocular: três olhos = 100:0 ou 0:100 |
Conversor | Inclinação de 5 furos no conversor com slot DIC |
Palco | 6 "plataforma móvel mecânica de três camadas, curso de reflexão 158x 158mm, curso de transmissão: 100x100mm, volantes móveis X e Y do lado direito, com alça de embreagem, podem se mover rapidamente. |
Corpo do microscópio | Ajuste fino coaxial grosso, curso de ajuste grosso 33mm, precisão de ajuste fino 0,001mm, com limite superior do mecanismo de ajuste grosso e dispositivo de ajuste elástico.Construído em transformador de tensão largo de 90-240v, saída de potência dupla. |
Sistema iluminador reflexo | Com diafragma de campo de visão variável e diafragma de abertura, o centro pode ser ajustado;Com slot para filtro de cores e slot para dispositivo de polarização;Com haste de comutação de iluminação diagonal.Lâmpada halógena 12v100w com intensidade de luz continuamente ajustável (o corpo do microscópio MX-6R deve ser usado ao selecionar este grupo de iluminadores). |
Sistema de iluminação de transmissão (opcional) | Único led de alta potência de 5W, branco, intensidade de luz continuamente ajustável.Condensador NA 0,5 com diafragma de abertura variável. |
