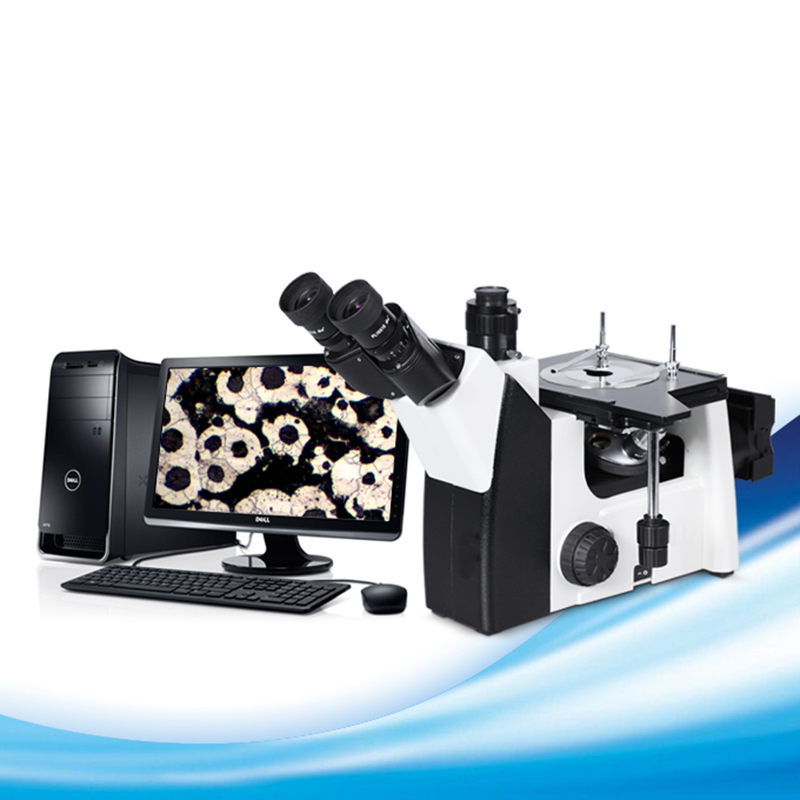

O microscópio de análise de materiais INTC-L200HD possui operação simples e acessórios completos.É amplamente utilizado em ensino, pesquisa científica, análise metalográfica, detecção de pastilha de silício semicondutor, análise geológica de minerais, medição de engenharia e outros campos.
O mecanismo de focagem coaxial de ajuste fino grosseiro de mão baixa é adotado, que pode ser ajustado nos lados esquerdo e direito.Com ajuste manual simples e conveniente, os usuários podem facilmente obter imagens nítidas e confortáveis.O curso de ajuste grosseiro é de 38 mm e a precisão do ajuste fino é de 0,002 mm.
Use uma plataforma de tamanho grande de 180 × 155 mm, a configuração da posição à direita está em conformidade com os hábitos de operação das pessoas convencionais.No processo de operação do usuário, é conveniente que a operação alterne entre o mecanismo de focagem e o movimento da plataforma, de modo a fornecer aos usuários um ambiente de trabalho mais eficiente.
O sistema de software de análise metalográfica é um conjunto de sistema de software de computador especialmente desenvolvido por unidades ou indivíduos envolvidos na inspeção metalográfica.Seu princípio básico é coletar a imagem metalográfica no microscópio metalográfico com equipamentos de hardware, como placa de aquisição de vídeo ou câmera digital, e depois processar e analisar a imagem para obter resultados de inspeção relevantes.
Com base no padrão de inspeção, o sistema desenvolveu 139 módulos funcionais, totalizando 438 itens de inspeção.Os usuários podem selecionar os itens de inspeção conforme necessário: tamanho médio de grão de metal, avaliação microscópica de inclusões não metálicas, inspeção metalográfica de óxido cuproso de metal precioso, medição de profundidade da camada de descarbonetação, etc.
1. Nível de classificação
1.1 Classificação automática: desde que existam padrões quantitativos (como fórmula de cálculo, faixa percentual, etc.) no padrão metalográfico, este módulo pode ser transformado em módulo de classificação automática.
1.2 Classificação de comparação: o usuário compara o mapa de amostra com o mapa da biblioteca para determinar o nível artificialmente.
1.3 Processamento de imagem: o software fornece pincel, ajuste de brilho, ajuste de contraste, ajuste de cor, conversão para imagem cinza, escala de cores automática de cinza, processamento binário, inverso, nitidez, suavização, redução de ruído de filtro mediano, ajuste de brilho de fundo, equalização de brilho de fundo, RGB separação de cores, separação de cores HLS, conversão de cinza, aprimoramento de equalização, aprimoramento linear, aprimoramento logarítmico, aprimoramento exponencial Suavização de valor intermediário, aprimoramento de borda, detecção de borda, detecção de gradiente, expansão, corrosão, operação aberta, operação fechada, binarização crítica, segmentação de limiar, limite crítico, limite cumulativo, limite diferencial, caneta de eliminação e outras ferramentas de processamento de imagem.
1.4 Salvar imagem: você pode salvar a parte selecionada como imagem BMP ou JPG.

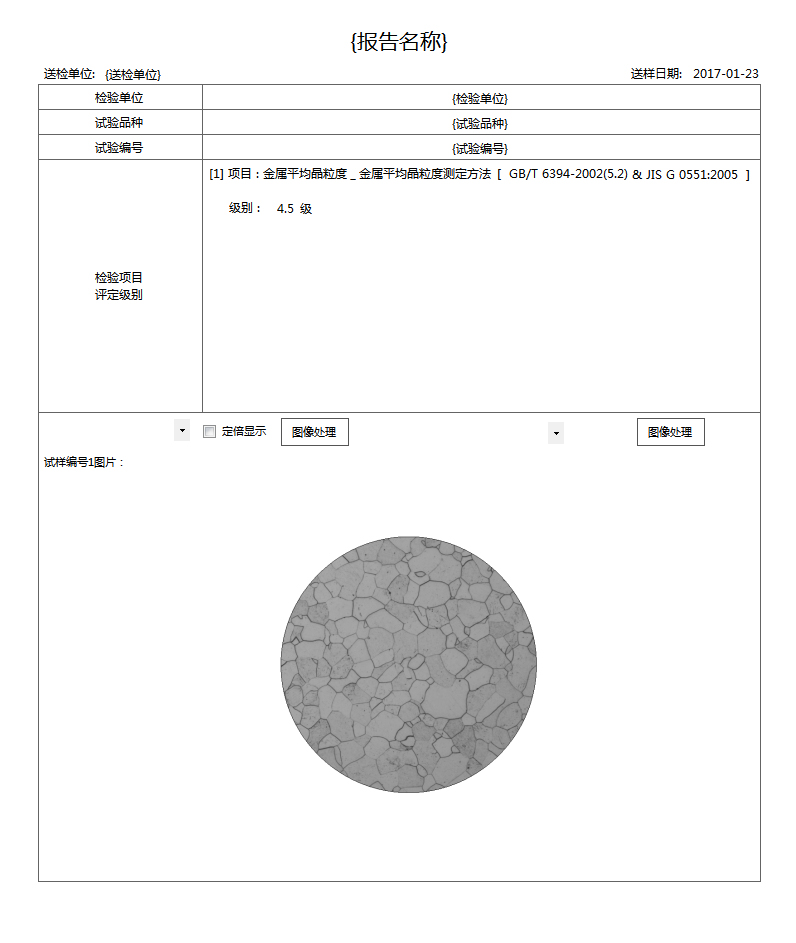

1.5 Geração automática de relatórios: após a inserção das informações gráficas, o relatório pode ser exportado para os formatos PDF, word e excel.
2. Medição geométrica
2.1 Ele fornece uma variedade de ferramentas de medição, como distância, retângulo, círculo, polígono, comprimento de linha quebrada, ângulo, ângulo incluído de linha reta, radiano e assim por diante.
2.2 Exportação de dados: os dados medidos podem gerar um relatório de medição especial com imagens e texto, ou podem ser importados diretamente para o Excel.
3. Veja a galeria
3.1 No menu "ver informações", existem duas opções: "escala" e "tamanho real", que podem ampliar e reduzir o mapa.
4. Impressão de ampliação fixa
4.1Este módulo fornece a função de impressão de ampliação fixa de várias páginas e várias imagens.O número de imagens carregadas, o texto, a régua e o modo de impressão de cada imagem podem ser definidos por você mesmo.
5. Mosaico de imagens
5.1 Devido ao campo de visão limitado do microscópio, obtemos uma imagem completa do produto através da função de mosaico de imagens.
Clique em "classificação automática" para entrar na interface de análise.O software pesquisará automaticamente o grão e calculará o teor e outros parâmetros relacionados de acordo com os parâmetros de pesquisa.

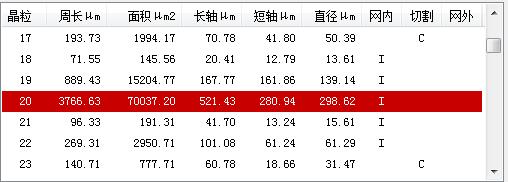

Os grãos pesquisados podem obter automaticamente os parâmetros morfológicos, podendo julgar automaticamente quais estão dentro ou fora da rede e quais estão fora da rede.
Sistema óptico | Sistema óptico de aberração cromática distante finita |
Tubo de observação | Inclinação de 45 °, tubo de observação de três olhos, faixa de ajuste da distância da pupila: 54-75mm, proporção espectral: 80:20 |
Ocular | Ocular de campo grande de ponto alto PL10x / 18mm, micrômetro disponível |
Ocular de campo grande de ponto de olho alto WF15X/13mm, micrômetro disponível | |
Ocular de campo grande de ponto de olho alto WF20X/10mm, micrômetro disponível | |
Lentes objetivas | Objetiva metalográfica acromática de campo plano de longa distância de trabalho (5X, 10X, 20X, 50X, 100X) |
Conversor | Conversor de quatro furos de posicionamento interno |
Conversor de cinco furos de posicionamento interno | |
Sistema de focagem | Mecanismo de foco coaxial de ajuste fino de mão baixa, curso de movimento grosseiro de 38 mm por revolução, precisão de ajuste fino de 0,002 mm. |
Palco | Plataforma móvel mecânica de três camadas, área 180mmx155mm, controle de mão baixa à direita, curso: 75mm × 40mm. |
Sistema de iluminação gota | Sistema de iluminação Drop off Cora, com barra de luz de abertura variável e barra de luz de campo de visão ajustável central, voltagem ampla adaptável 100V-240V, lâmpada LED de cor quente única de 5W e intensidade de luz ajustável contínua. |
Sistema de iluminação Drop off Cora, com barra de luz de abertura variável e barra de luz de campo de visão ajustável central, voltagem ampla adaptável 100V-240V, lâmpada halógena 6V30W e intensidade de luz ajustável contínua. | |
Fotografia | Barril de câmera 0,5X/1X, interface tipo C, focagem |
Outros | Placa de inserção do polarizador, placa de inserção do polarizador fixo, placa de inserção do polarizador rotativo de 360 °, grupo de filtro de cores, micrômetro de alta precisão |
Opcional | Computador, câmera, software profissional de análise metalográfica |

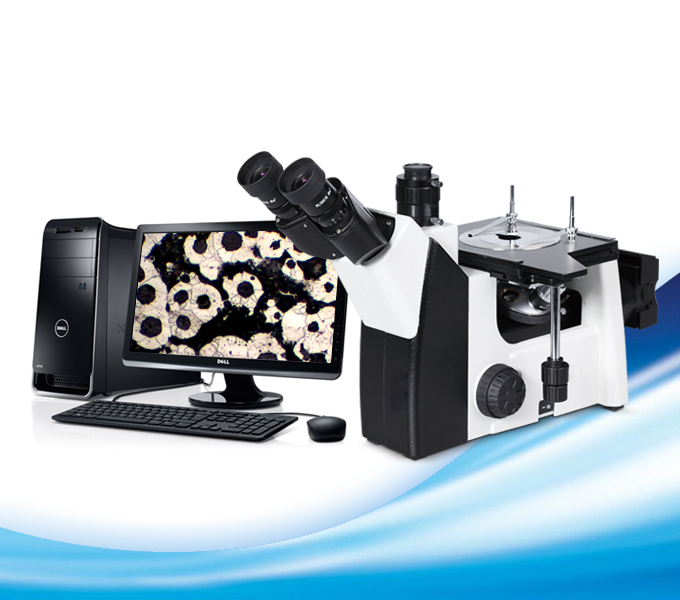

O microscópio de análise de materiais INTC-L200HD possui operação simples e acessórios completos.É amplamente utilizado em ensino, pesquisa científica, análise metalográfica, detecção de pastilha de silício semicondutor, análise geológica de minerais, medição de engenharia e outros campos.
