INTJ-51A
CAIDAO

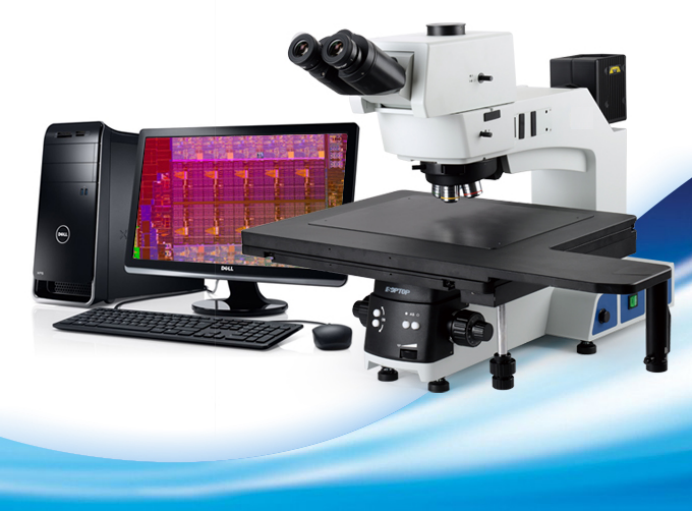

O microscópio metalográfico de boa qualidade de imagem INTJ-51A suporta a inspeção de wafers de ≤ 300 mm e painéis LCD de 17 polegadas, incluindo toca-discos de 4, 6, 8 e 12 polegadas.E pode ser usado para inspeção de wafer de diferentes tamanhos.O design ergonômico é melhorado experiência de operação mais flexível e rápida.

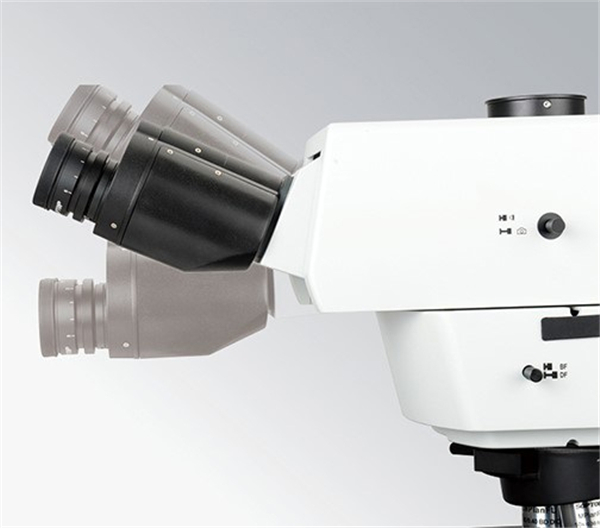

O ângulo de observação de 0-35 ° é ajustável, o que é adequado para usuários de diferentes alturas, reduz os requisitos para o ambiente de trabalho. E permite que diferentes usuários encontrem um bom ângulo de observação.Além disso, reduz o desconforto e a fadiga causados pelo trabalho de longa duração e também melhora muito a eficiência do trabalho.

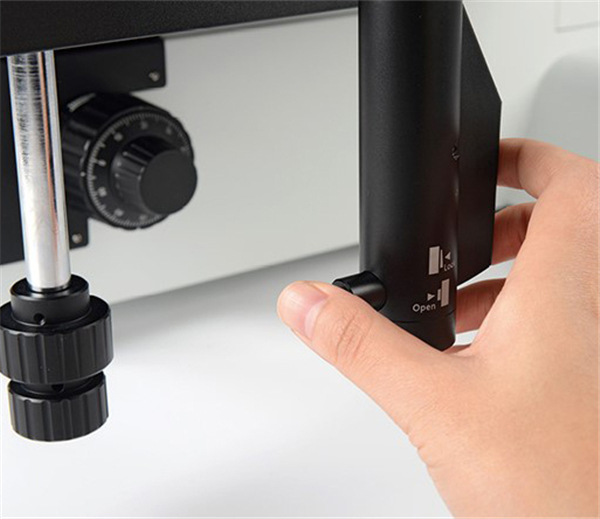

O INTJ-51A adota uma alça de embreagem.O usuário pode mover a plataforma de forma flexível pressionando a chave de embreagem, sem apertar a alça por muito tempo.O operador pressiona o botão da embreagem para cancelar o movimento rápido.E este design também evita a dormência das mãos durante a operação de longa data e acelera a observação.O INTJ-51A apresenta um mecanismo de transmissão de trilho guia de precisão, que torna o movimento mais leve e suave e garante ao microscópio mais estável e confiável.
É equipado com modos de comutação de marcha para frente e para trás, que podem localizar com rapidez e precisão a ampliação de observação necessária, e a precisão de posicionamento repetido é alta.O modo de comutação mecânica melhora efetivamente a vida útil do conversor.

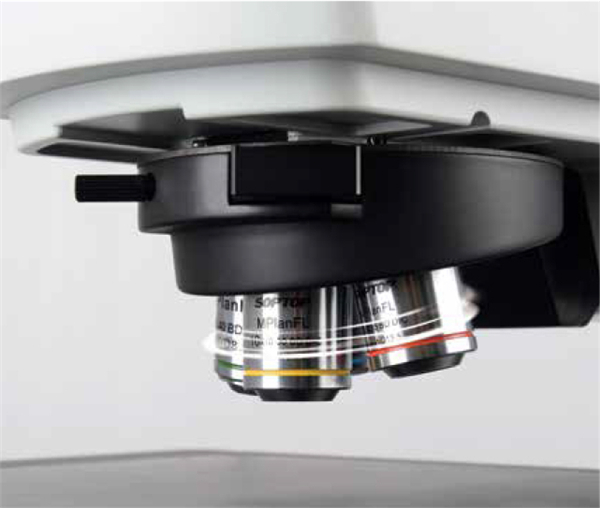

A lente objetiva INTJ-51A e o diafragma de abertura adotam um sistema de controle elétrico totalmente novo, e suas teclas de operação estão localizadas na frente do instrumento, para que você possa alcançá-las.O design elétrico humanizado não apenas evita etapas frequentes de operação manual, mas também torna sua detecção mais precisa e flexível.
A fuselagem é suportada por seis suportes de extremidade, com um baixo centro de gravidade e uma estrutura totalmente metálica de alta estabilidade.Tem uma boa função anti-sísmica para garantir a estabilidade da qualidade da imagem.
A fuselagem do INTJ-51A é feita de todos os materiais metálicos, com excelente estabilidade.Existem dispositivos de manuseio embutidos em ambas as extremidades da parte inferior.Durante o manuseio, os usuários só precisam girar e desaparafusar a alça de manuseio integrada e aparafusá-la na direção oposta para formar um dispositivo de manuseio sólido.A configuração deste dispositivo pode distribuir uniformemente o peso da máquina, sendo necessárias apenas duas pessoas para concluir o manuseio, evitando efetivamente muitos problemas no processo de manuseio, como falta de partida, dificuldade de movimentação, distribuição de peso desigual, colisão e em breve.Para evitar danos causados pelo movimento da plataforma do instrumento durante o manuseio, a plataforma pode ser travada para garantir a segurança e a estabilidade do instrumento.
O diafragma de abertura e a ampliação da lente objetiva são combinados automaticamente sem ajuste manual, o que é mais rápido e eficiente, permitindo que diferentes usuários tenham o mesmo efeito de observação.No modo de campo escuro, o diafragma abre automaticamente, o que reduz os requisitos técnicos profissionais do usuário para o microscópio e simplifica a observação microscópica.
● o recém-atualizado INTJ-51AMOT, modo de operação totalmente automático, torna seu trabalho de detecção mais eficiente.

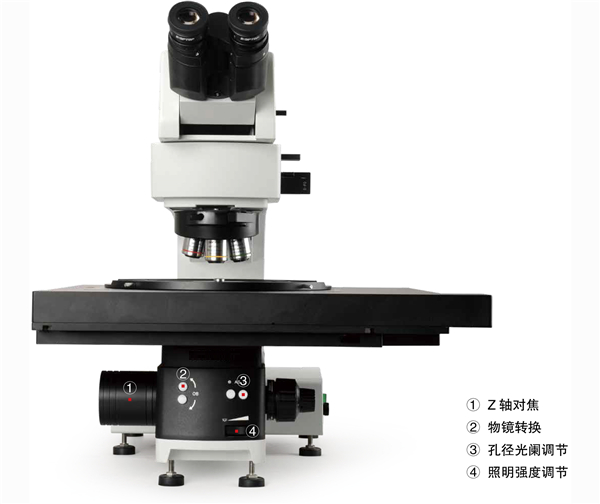

● Controle elétrico de três eixos XYZ, conversão de lente objetiva elétrica e correspondência automática de diafragma de abertura.
● o movimento dos eixos X, y e Z da plataforma de 12 polegadas pode ser controlado por software ou alça para completar a função de mosaico de imagens e observar e analisar perfeitamente a imagem global.
● a alça de operação independente torna o movimento da plataforma mais simples e conveniente e evita danos à plataforma causados pela operação inadequada do pessoal.
O INTJ-51A integra várias funções de observação, como campo claro, campo escuro, polarização, DIC, etc.
Vários acessórios podem atender a uma variedade de ambientes de trabalho e modos de observação para mostrar imagens microscópicas reais e claras.
● Está configurada uma ocular com campo de visão de 25 mm de largura.Comparado com o campo de visão convencional de 22 mm, o campo de visão é mais plano e amplo, e as bordas do campo de visão podem ser claras e brilhantes, proporcionando aos usuários uma experiência visual mais confortável.
● fornecer uma faixa de observação mais plana e melhorar a eficiência do trabalho.A maior faixa de ajuste de dioptria pode atender às necessidades de mais usuários.
● Equipado com um conjunto completo de lentes objetivas metalográficas semi acromáticas profissionais, lentes de alta transmitância e tecnologia de revestimento avançada.
● O design de longa distância de trabalho pode efetivamente evitar a colisão entre a lente objetiva e a amostra quando o usuário muda.A lente objetiva de longa distância de trabalho 20x é configurada para atender às necessidades do campo de testes industriais.
● Cada lente é estritamente selecionada com lentes de alta transmitância e tecnologia de revestimento avançada, que pode realmente restaurar a cor natural da amostra.
Modelo | Ampliação | Abertura numerica | Distância de trabalho | Espessura do vidro de cobertura | Distância parfocal | Distância conjugada |
(N / D) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | ||
Objetivo DIC metalográfico de campo claro e escuro infinito | 5X | 0.15 | 13.5 | - | 45 | ∞ |
10X | 0.3 | 9 | - | |||
20X | 0.5 | 2.5 | 0 | |||
50X | 0.8 | 1 | 0 | |||
100X | 0.9 | 1 | 0 | |||
Objetivo DIC metalográfico de campo claro e escuro de longa distância infinita | 20X | 0.4 | 8.5 | 0 | 45 | ∞ |
Objetiva metalográfica semi complexa com distância de trabalho infinita em campo claro e escuro | 50X | 0.55 | 7.5 | 0 | 45 | ∞ |
100X | 0.8 | 2.1 | ||||
Objetivo DIC de eliminação semicomplexa de campo claro infinito | 5X | 0.15 | 19.5 | - | 45 | ∞ |
10X | 0.3 | 10.9 | - | |||
20X | 0.5 | 3.2 | 0 | |||
50X | 0.8 | 1.2 | 0 | |||
100X | 0.9 | 1 | 0 |
● Com o módulo de interferência diferencial de alto desempenho, a sutil diferença de altura que não pode ser detectada sob observação de campo claro pode ser transformada em diferença de sombreamento de alto contraste e exibida na forma de relevo tridimensional.É amplamente utilizado em partículas condutoras LCD, detecção de arranhões de superfície de disco de precisão e outros campos.
Sistema óptico | Sistema óptico de correção de aberração cromática infinita |
Método de observação | Campo claro/campo escuro/polarização/DIC |
Tubo de observação | Tubo de observação em T articulado infinito, ângulo de 0-35 ° ajustável, imagem positiva, ajuste da distância da pupila: 50-76mm, relação espectral 100:0 ou 0:100 |
Ocular | Ocular de campo plano de campo grande de alto ponto de visão pl10x/25mm, visibilidade ajustável, com placa de divisão cruzada de escala única |
Objetivo | Objetivo DIC metalográfico de campo claro e escuro infinito 5X 10X 20X 50X 100X |
Infinita longa distância de trabalho brilhante e escuro campo semi-desvanecimento objetivo DIC metalográfico 20X | |
Infinita longa distância de trabalho brilhante e escuro campo semi-objetivo de fuga metalográfica 50X 100X | |
Conversor | Conversor elétrico de seis orifícios de campo claro e escuro com slot DIC |
Grupo de rack | Quadro reflexivo, mecanismo de focagem micro coaxial grosso de mão baixa frontal.O curso de ajuste aproximado é de 35 mm e a precisão do ajuste fino é de 0,001 mm.Está equipado com um dispositivo de ajuste e aperto para evitar o deslizamento e um dispositivo de limite superior aleatório.Construído em 100-240V amplo sistema de tensão. |
Moldura transparente e reflexiva, mecanismo de focagem coaxial grosseiro e micro coaxial frontal.O curso de ajuste aproximado é de 35 mm e a precisão do ajuste fino é de 0,001 mm.Está equipado com um dispositivo de ajuste e aperto para evitar o deslizamento e um dispositivo de limite superior aleatório.Construído em 100-240V amplo sistema de tensão. | |
Palco | Posição da mão direita Plataforma móvel mecânica de três camadas de 14 × 12 polegadas, ajuste coaxial nas direções X e Y da posição baixa da mão;Área da plataforma: 718mmx420mm, alcance móvel: 356mmx305mm;Com alça de embreagem, pode ser usado para movimentos rápidos em toda a faixa de curso;Placa de suporte de vidro (para reflexão). |
Plataforma elétrica | Plataforma elétrica: Área: 495mmx641mm, alcance móvel: 306mmx306mm;O software controla os movimentos X e Y e repete a precisão de posicionamento, (3+l/50) μm com plataforma plana. |
Iluminação | Iluminador de reflexão de campo claro e escuro, com diafragma de abertura elétrica variável, diafragma de campo e centro ajustável;Com dispositivo de comutação de iluminação de campo claro e escuro;Com slot para filtro de cor e slot para polarizador. |
Acessórios fotográficos | Adaptador de câmera 0.5X/0.65X/1X, interface tipo C, focagem. |
Outros | Placa de inserção do polarizador, placa de inserção do polarizador fixo, grupo de filtro de interferência para reflexão;Micrômetro de alta precisão;Montagem DIC. |
Câmera | Equipado com câmeras CCD HD de 6MP, 12MP e 20MP disponíveis. |
Programas | Software de medição profissional e software de detecção personalizado. |
