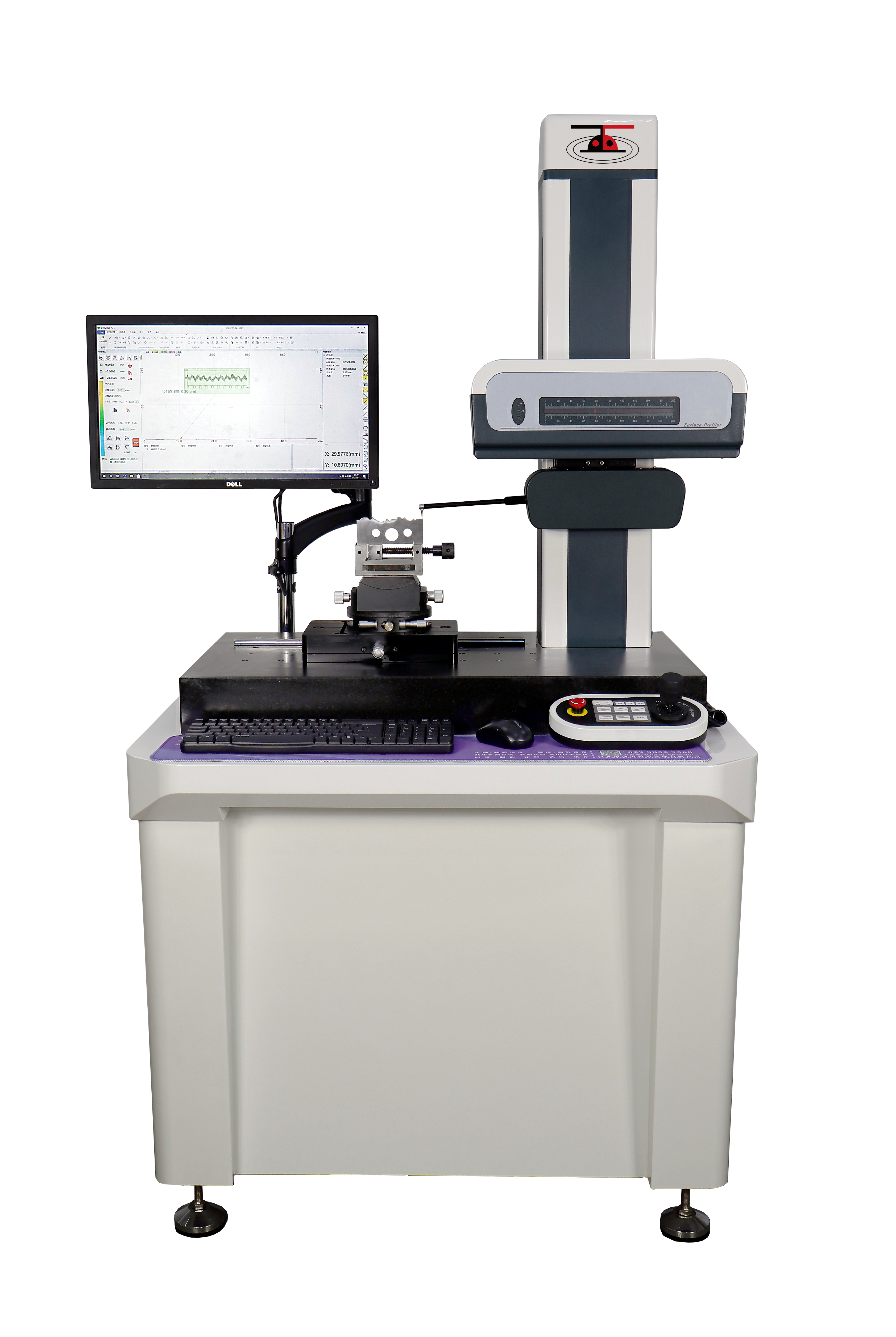

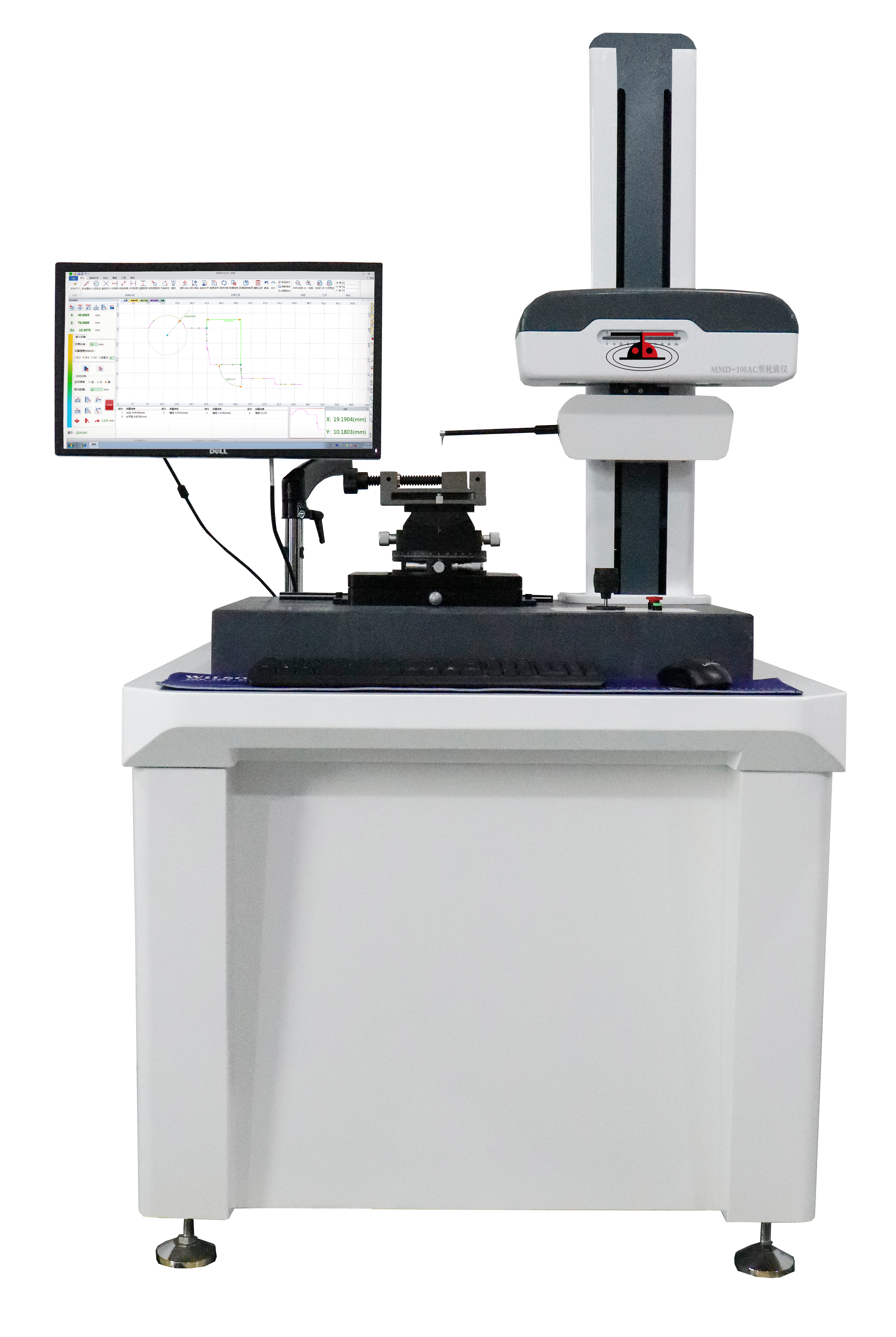

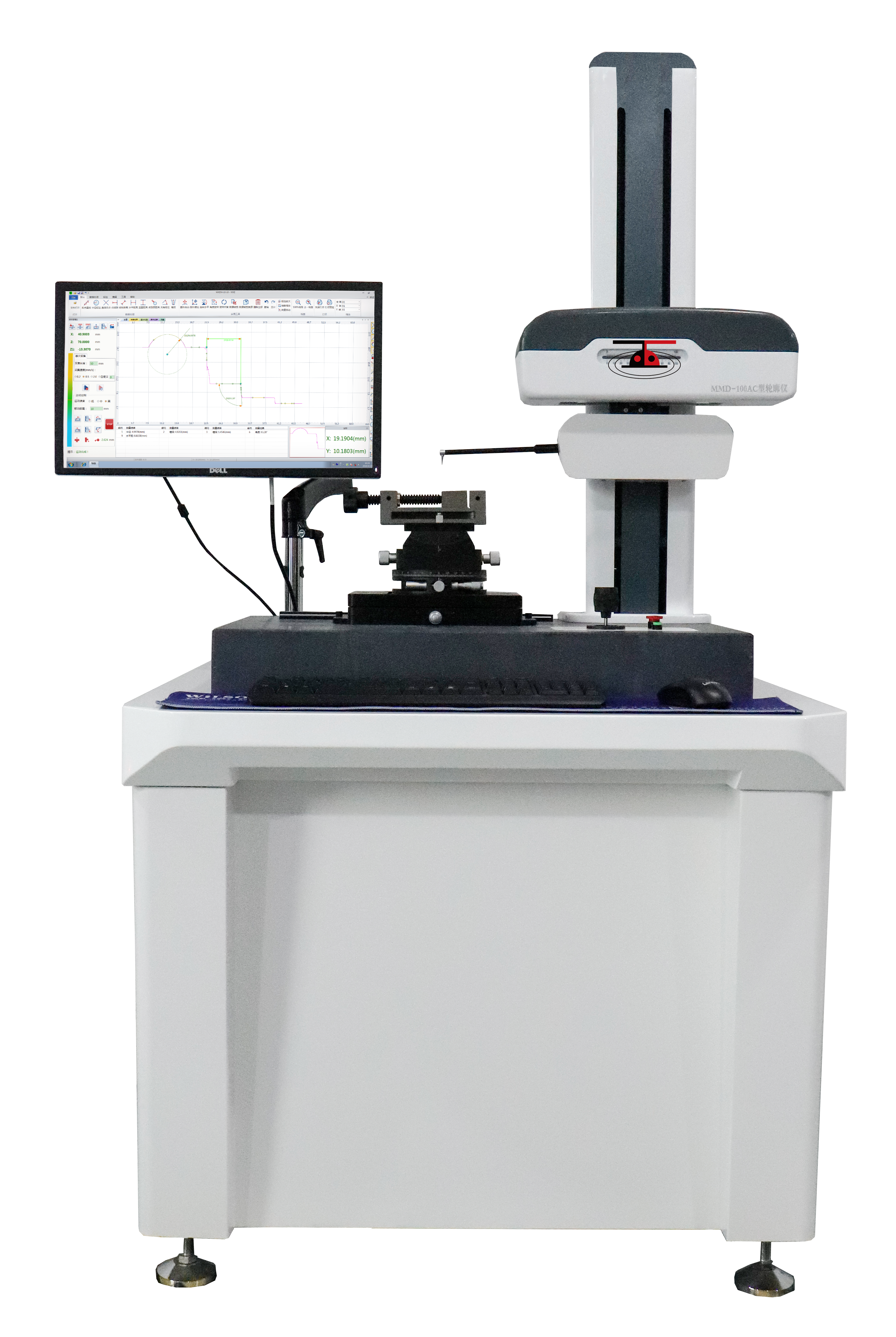

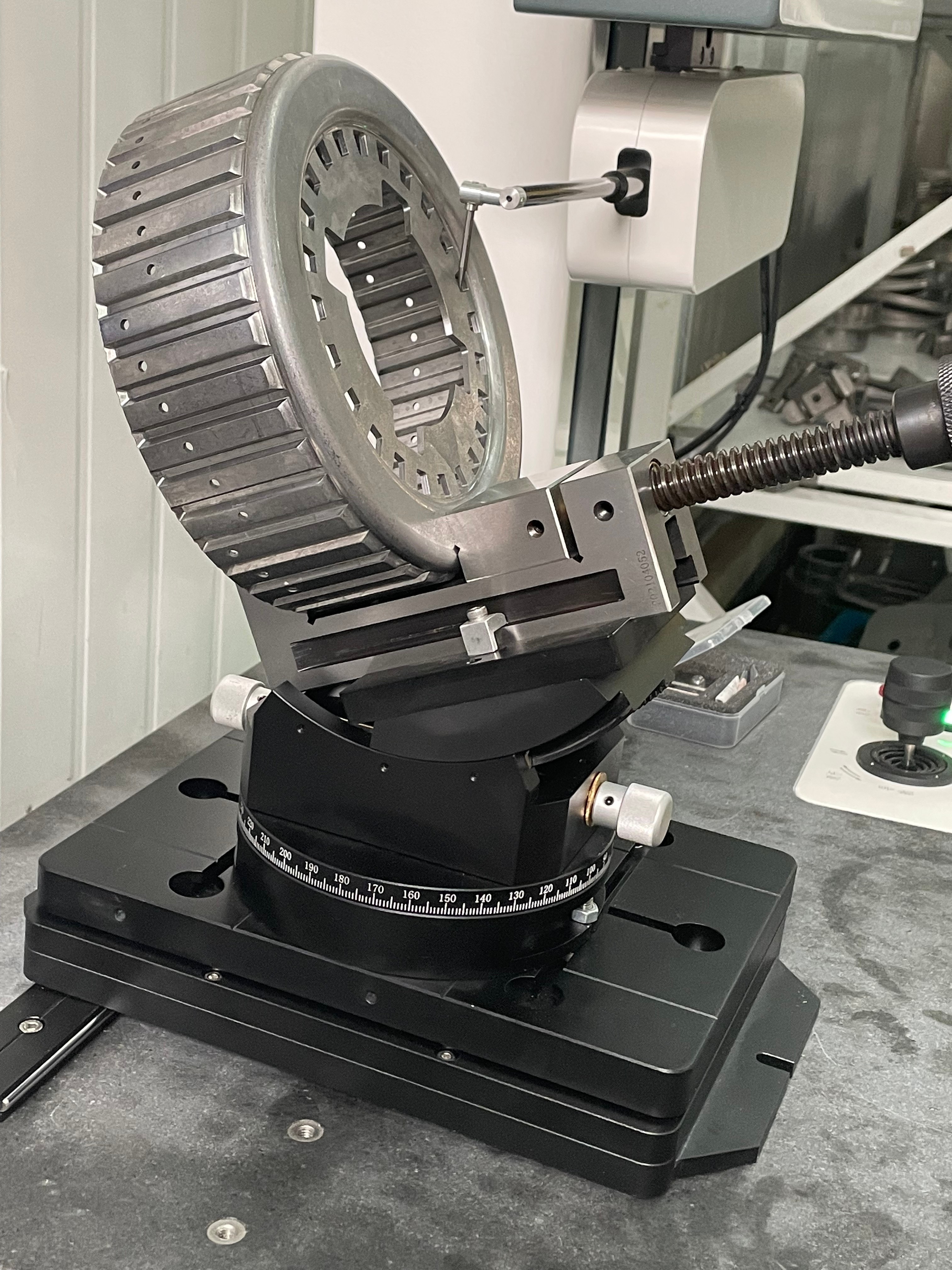

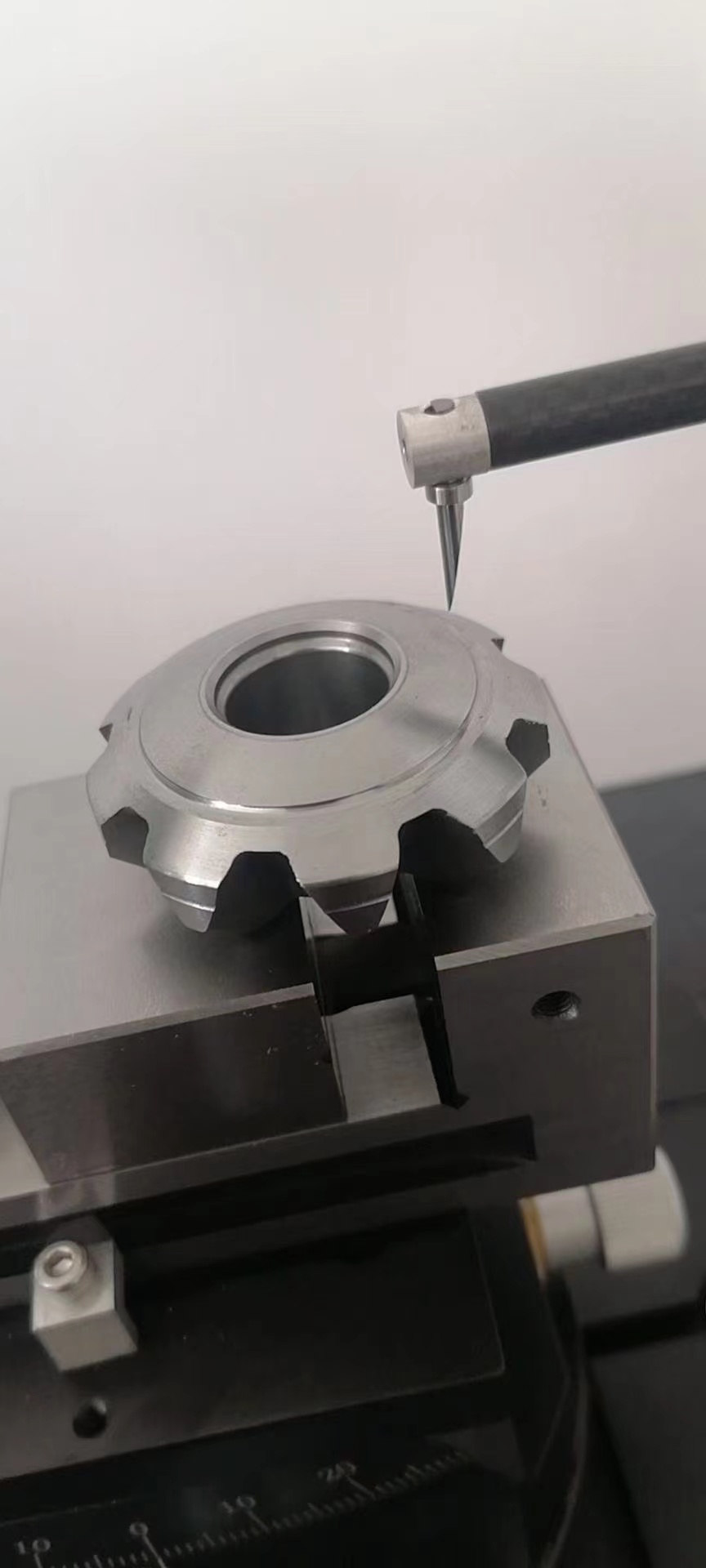

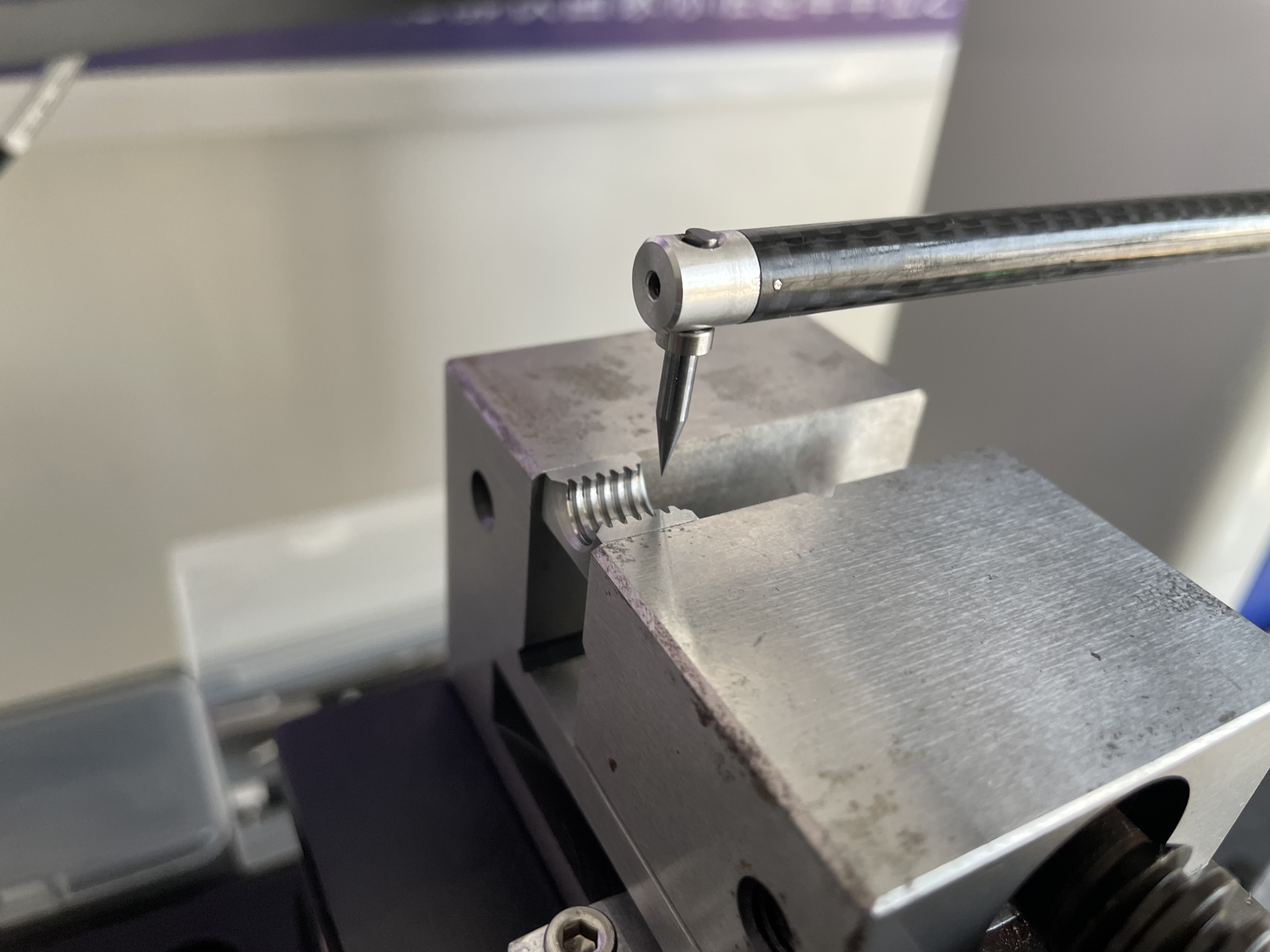

CD-Galieo RP100
CAIDAO
Princípio de Medição
1. Coordenadas cartesianas, contatos stylus.
2. Trilho de guia flutuante de ar de alta precisão – Como o dado de medição da coordenada X para garantir a precisão do movimento linear na direção X.
3. Sensor digital de alta precisão - para obter o sinal da coordenada Z para medir o perfil de várias peças mecânicas precisas.
4. Programa de medição MMD baseado em computador e Windows para processar os dados de medição, fácil de imprimir e arquivar.
Função principal
1. Dimensão: Contém a distância horizontal, distância vertical, distância linear, raio e diâmetro
2. Ângulo: Ângulo horizontal, ângulo vertical, ângulo cruzado
3. Tolerância de posição: contém o paralelismo e a perpendicularidade
4. Tolerância de forma: contém a retidão, coroa, perfil de arco circular
5. Geração auxiliar: contém o ponto auxiliar, linha auxiliar, círculo auxiliar
Parâmetros principais
Item | Parâmetro | Resolução | |
Faixa de medição Precisão da medição | Eixo X | 100 mm | 0,1μm |
Retidão | 0,8μm /100mm | -------- | |
Sensor Z1 | 40 mm | 0,1μm | |
Altura Z | 650 mm | -------- | |
Min.buraco interno | 30 mm | -------- | |
Precisão linear | ≤±(1+I0.12HI)μm | -------- | |
Arco | ≤（1,5+R/8） | 2mm＜R＜10mm bola padrão，amostra de ângulo de arco 120° | |
Ângulo | ≤±2′ | Blocos de ângulo de 60°,90°, comprimento da amostra da borda do ângulo: 5mm | |
Resolução | 0,1μm | -------- | |
Origem | MicroE (América) | -------- | |
Sensor | Modelo | Sensor de grade digital | -------- |
Resolução | 0,1μm | -------- | |
Origem | MicroE (América) | -------- | |
Habilidade de escalada | 77° (Para cima), 88° (Para baixo) | -------- | |
Velocidade de medição | 0,02 mm a 4,0 mm/s | -------- | |
Modo de medição | Sensor em movimento | -------- | |
Poder | CA 220V±10% 50Hz | -------- | |
Condições ambientais | Umidade relativa: ＜85% | Os acima parâmetros são todos medidos a 20 ℃ ± 2 ℃, a temperatura da etapa não excede 2 ℃ / H e RMS＜50Hz 2,5μm/s & RMS＞50Hz 5,0μm/s. | |
Destaques técnicos
1. O eixo X adota trilho guia de linha reta de fricção com alta precisão e longa vida útil.
2. O eixo Z1 adota sensor digital importado com alta precisão e boa linearidade.
3. Substituição simples da caneta, instalação única, sem necessidade de correção.
4. O software suporta a alternância de um clique entre chinês e inglês.
5. Suporte Win XP, sistema Win7.
6. A anotação do software é igual ao CAD.
7. Reconhecimento Automático de Arco e Linha.
8. Suporte a importação e exportação de arquivos em formato DXF, personalize a exportação em formato CAD.
9. Suporte para anotação contínua, anotação de base e pontos de inserção aleatoriamente.
10. Suporte gráfico e rotação livre coordenada.
11. Os dados originais podem ser salvos automaticamente para várias anotações.
12. Função de espelho para salvar arquivos anotados.
13. A posição atual dos eixos X e Z1 pode ser observada.
14. Contato, levantamento e retorno automáticos da ponta.
15. Operação indefinidamente para Revogado e Restaurado.
16. Quando a chave de captura é ligada, ela gera e captura automaticamente as características do ponto de interseção, centro do círculo, ponto do segmento de linha, ponto final, ponto de interseção do arco, ponto médio e ponto tangente.
17. Mesmo no caso de amplificação não proporcional, a marcação normal de ângulo, arco, horizontal, vertical e linear pode ser anotada normalmente.
Inscrição
O perfilador de rugosidade é amplamente utilizado nas indústrias de engrenagens, automóveis e motores.
Tamanho do equipamento
produtos | Embalagem | Peso (kg) | CBM （m³) | ||||||
Lx | Ly | Lz | Peso (kg) | Lx | Ly | Lz | Peso (kg) | ||
1500 | 800 | 1800 | 350 | 960 | 96 | 96 | 50 | 400 | 0.88 |
Requisito de uso
1. Alimentação: AC 220V±10% 50Hz
2. Exigência do ambiente: T: 10~30℃;RH: ＜85%
3. Nenhuma vibração óbvia
4. Aterramento independente
