CD-MarxL 301512
CAIDAO

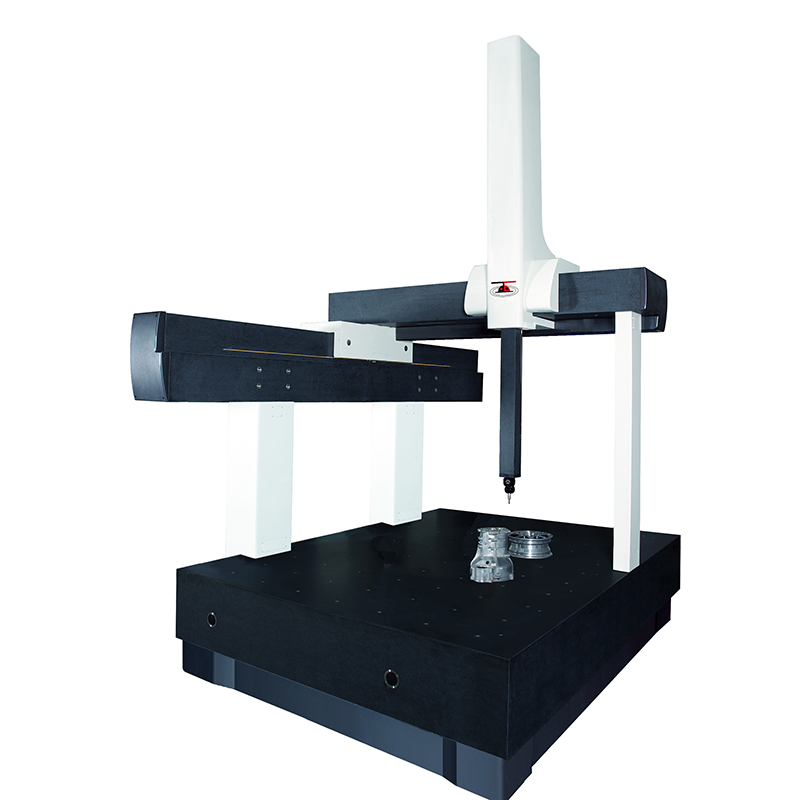

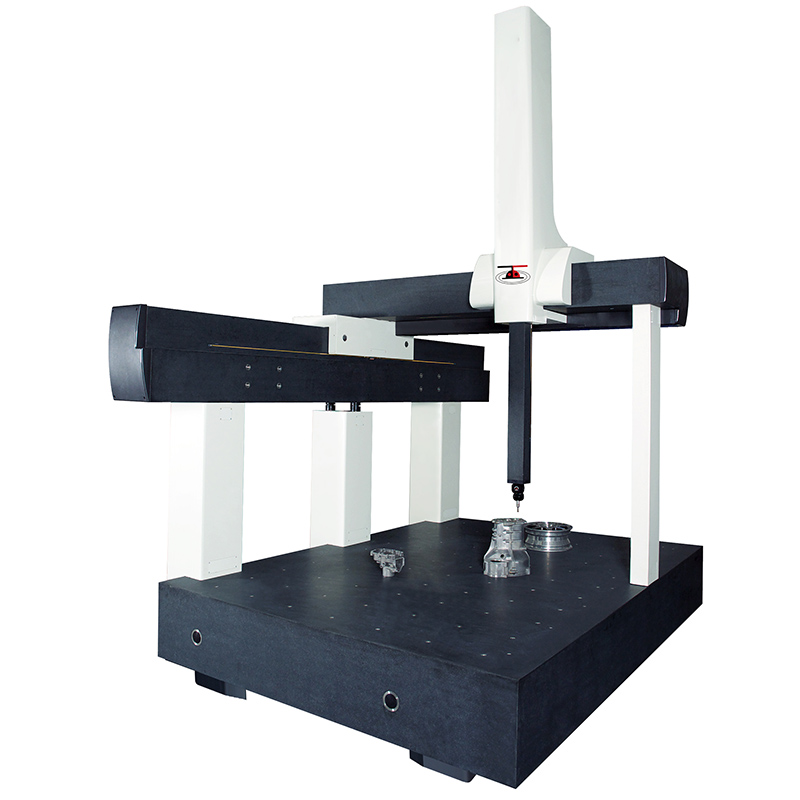

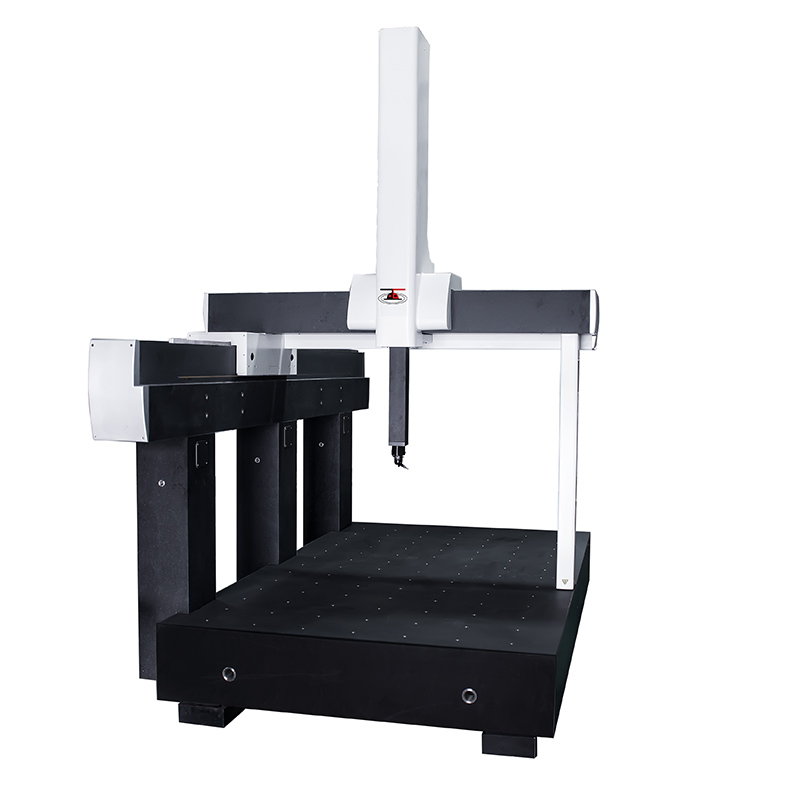

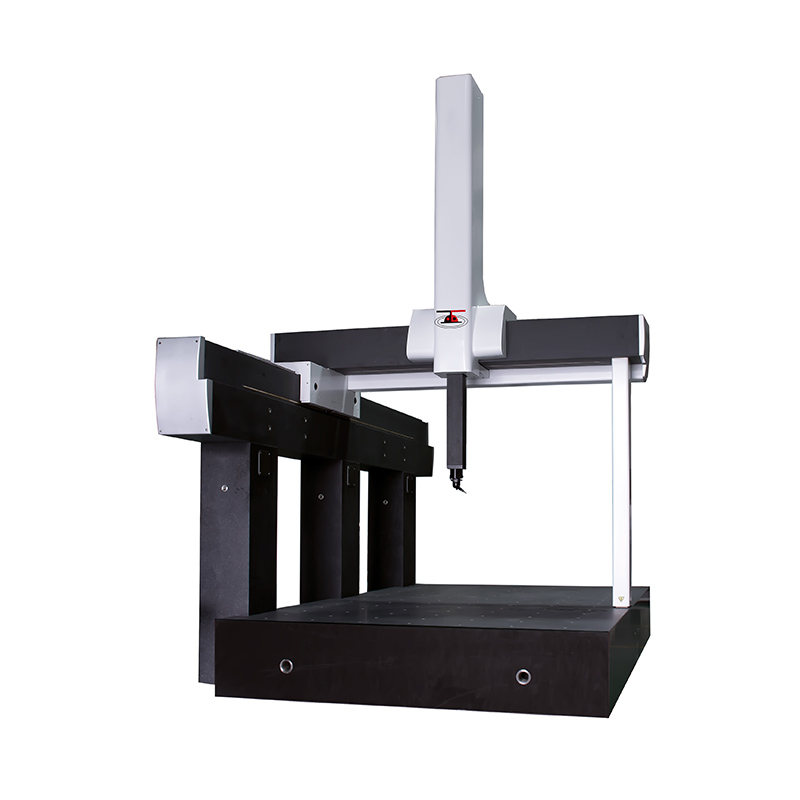

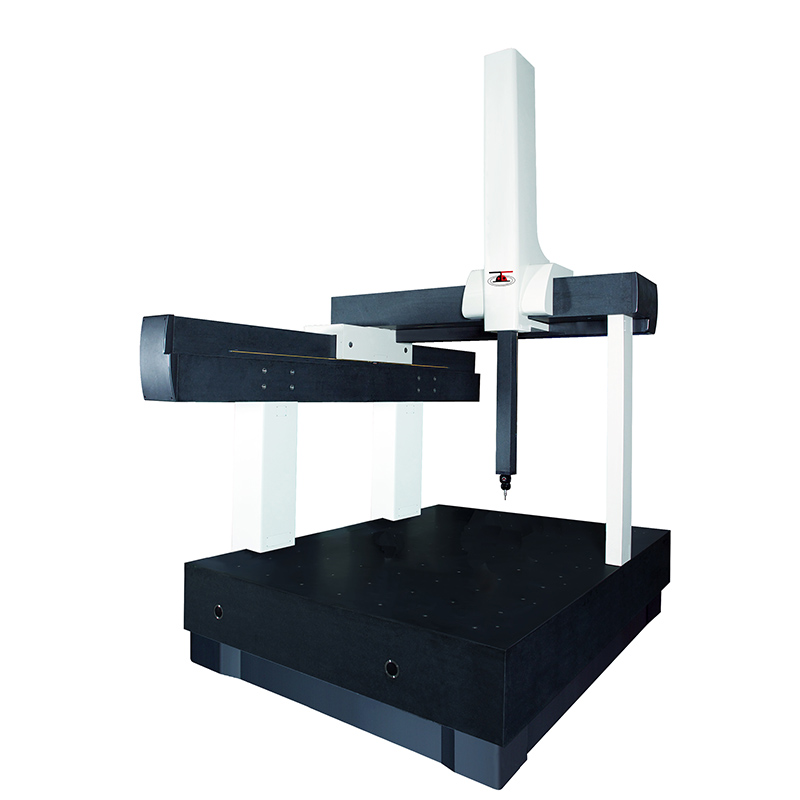

A série CD-MarxL 301512 foi especialmente projetada para a inspeção de peças de trabalho de ampla gama.Graças à sua estrutura elevada unilateral, possui alta dinâmica e estabilidade, atendendo de forma abrangente os requisitos de medição e verificação de qualidade da fabricação de automóveis, moldes grandes, peças de reposição aeroespaciais de precisão.
1. A bancada de granito integral torna a máquina caracterizada com boa rigidez, forte capacidade de carga, amplo espaço de colocação da peça e carregamento e descarregamento convenientes.
2. O estilo estrutural elevado é adotado pelo trilho de guia principal da direção Y, de modo que a inércia das partes móveis seja reduzida, as peças de transmissão estejam mais próximas do centro de inércia e mesmo que a máquina de medição com grande especificação seja fornecida , suas boas características de movimento e estabilidade de precisão também podem ser garantidas.
3. O trilho de guia principal é projetado para ser mais longo para aumentar a extensão do rolamento de ar guia e melhorar substancialmente a precisão de guiamento do trilho de guia principal.O eixo mais longo usa uma condução em forma de dente de alta precisão, que garante uma rigidez de transmissão bastante boa.Os 2 eixos restantes adotam correias síncronas de alto desempenho, que não são apenas para obter uma velocidade de movimento bastante rápida para aumentar a eficiência de medição, mas também para reduzir a inércia de transmissão ao máximo para melhorar a aceleração de movimento.
4. O eixo Z adota o dispositivo de balanceamento pneumático ajustável, que pode ajustar o contrapeso com facilidade, embora equipado com diferentes sistemas de sonda, para que possa alcançar o melhor estado.
MODEL | CD-Marx L | 201512 | 251512 | 301512 |
Faixa de medição (milímetros) | X | 1500 | 1500 | 1500 |
Y | 2000 | 2500 | 3000 | |
Z | 1200 | 1200 | 1200 | |
Dimensions (milímetros) | L | 3250 | 3750 | 4250 |
W | 2450 | 2450 | 2450 | |
H | 3900 | 3900 | 3900 | |
MPEe | (μm) L:mm | 3,2+L/330~4,2+L/200 | ||
Suprimento de ar | (MPa) | 0,6-0,8 | ||
Carregamento máx. | kg | 2400 | 2600 | 2800 |
Peso | kg | 8000 | 9000 | 10000 |
Nota: A precisão da máquina de mesma especificação varia de acordo com a configuração.Os parâmetros técnicos e aparência do produto durante a execução desta versão da amostra podem ser atualizados sem aviso prévio. | ||||
O CMM é usado principalmente na medição de dimensão de alta precisão de peças de usinagem de precisão, bem como no tamanho e complexidade do espaço de medição da superfície das peças.E seus principais campos de aplicação incluem fabricação de automóveis, processamento de máquinas, 3C e hardware de precisão, aeroespacial e aviação, etc. O CD-MarxL 301512 também é amplamente utilizado em outros campos de usinagem de precisão.
