CD-Bohr
CAIDAO

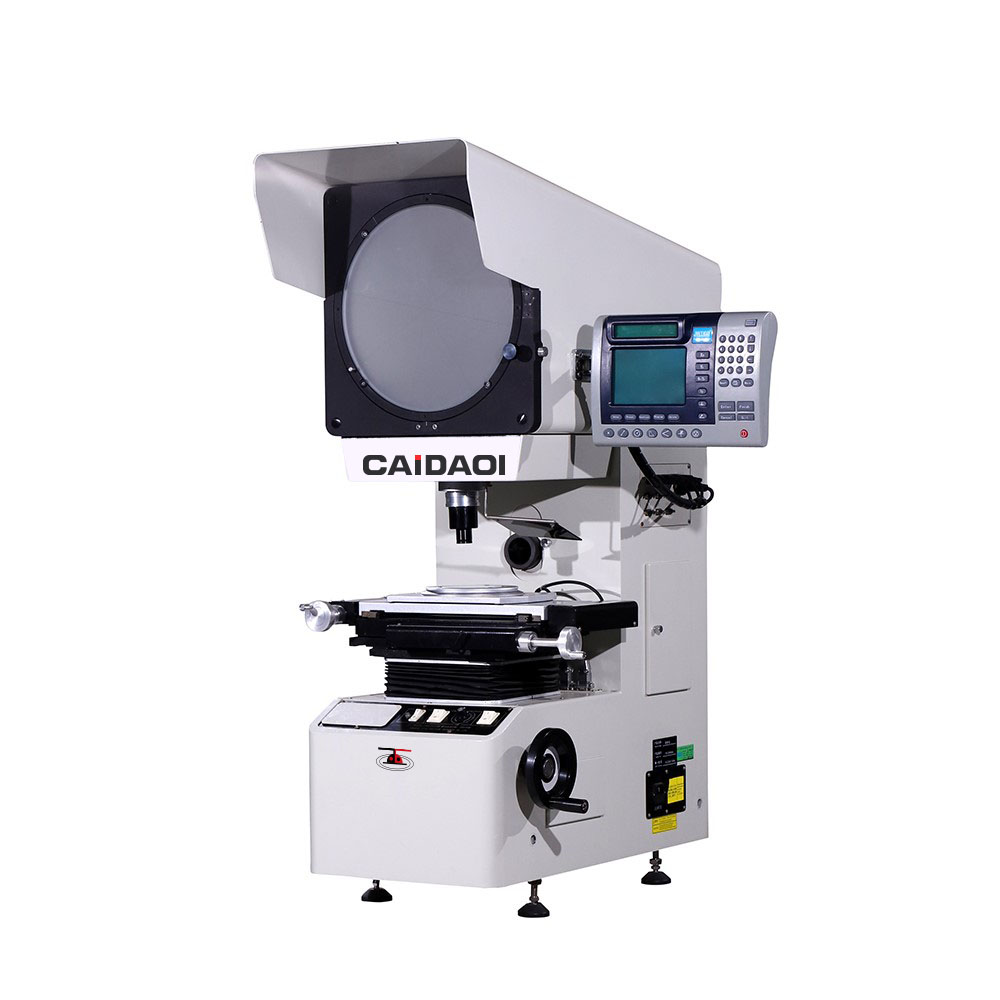

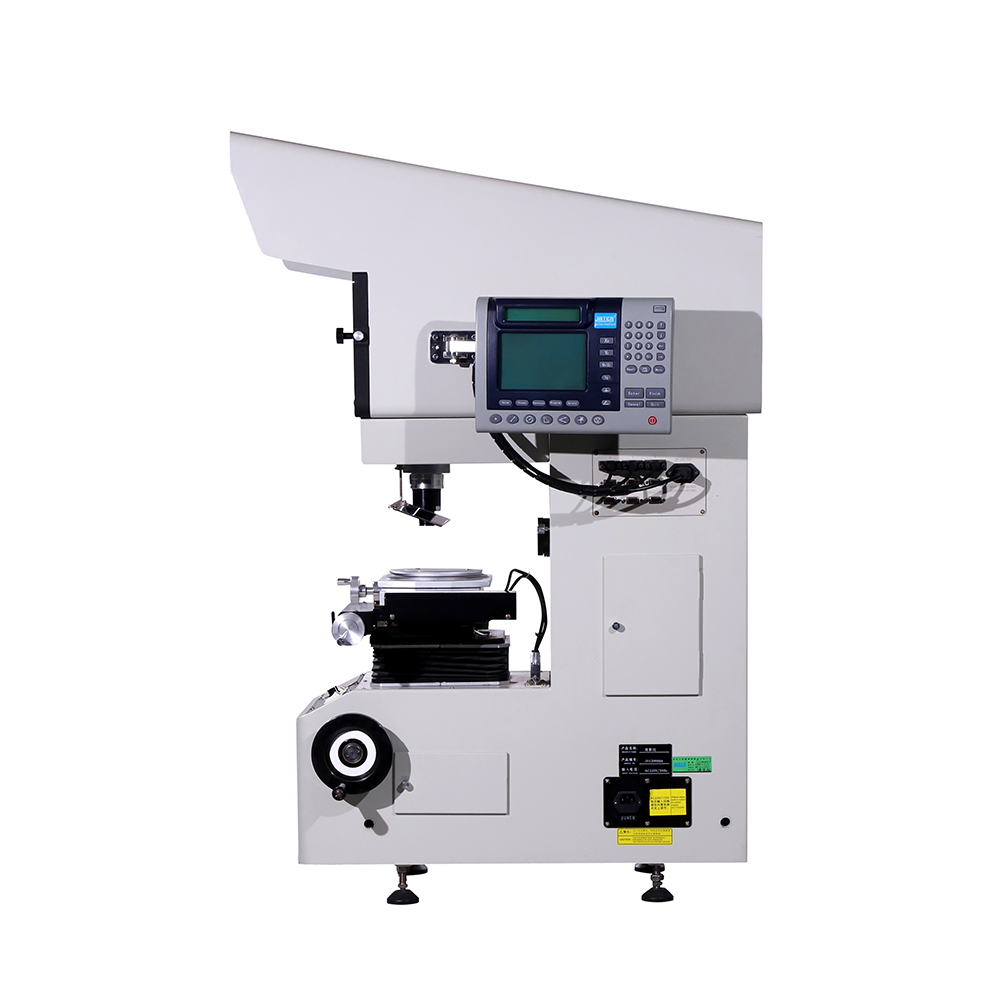

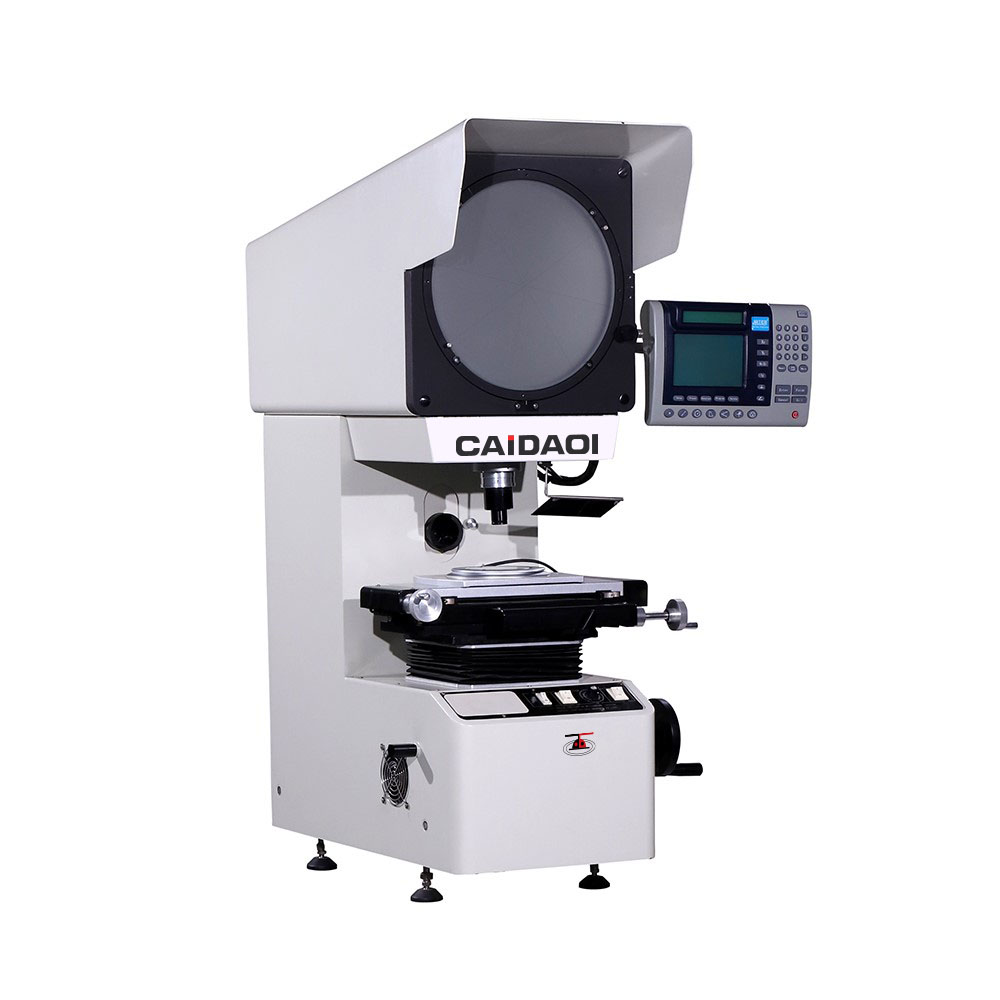

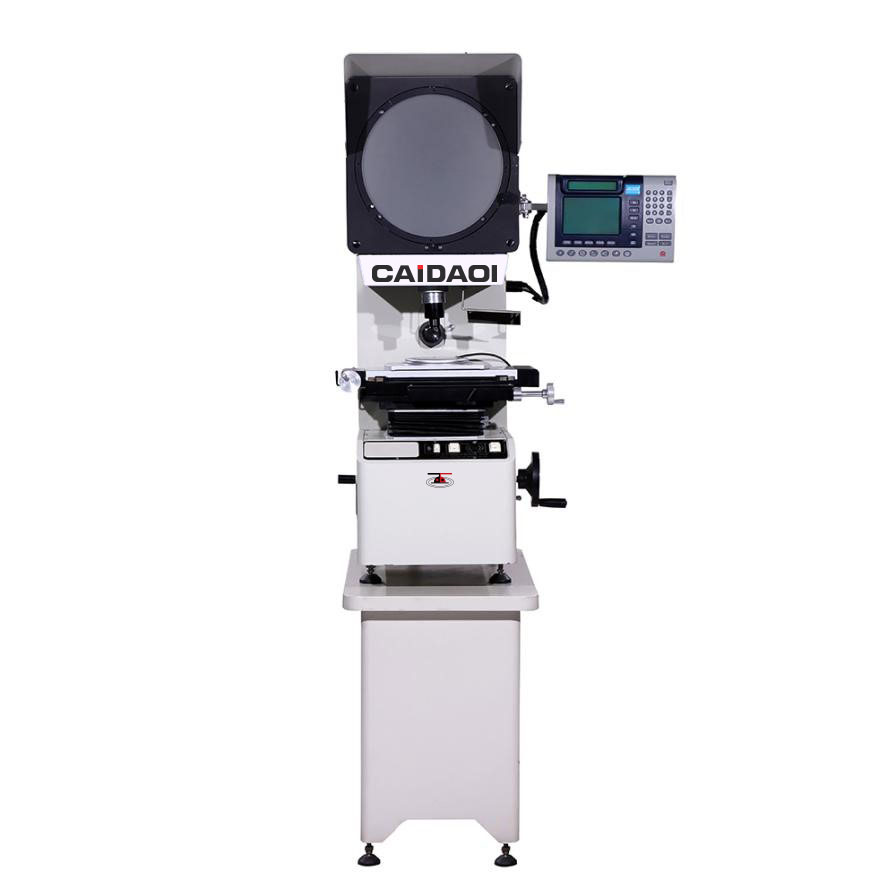

Possui sistema óptico de boa qualidade, lente de imagem clara e ampliação precisa.Na transmissão da iluminação, o erro de medição de perfil é inferior a 0,06%. O desvio de medição de coordenadas é ≤(3+L/200) um, L deve ser considerado como o comprimento das peças medidas (mm).

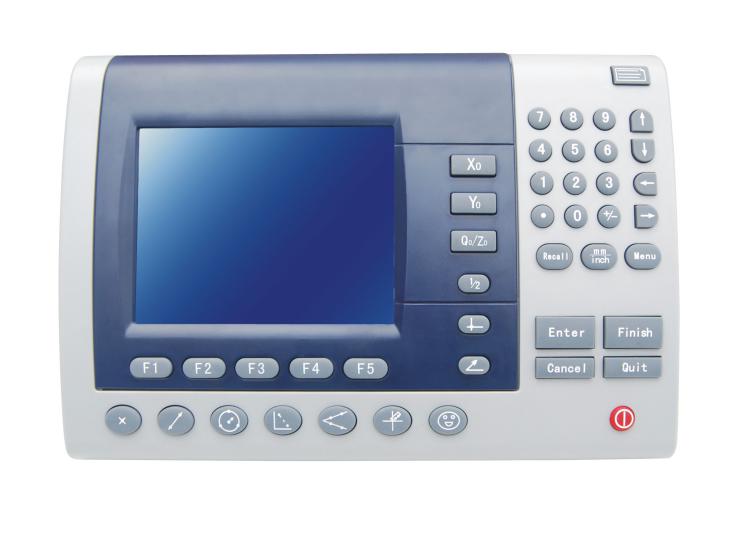

Instrumento equipado com uma mini-impressora dedicada e interruptor de pedal, DP300 Digital Readout, que torna a exibição e a medição muito úteis.O Leitor Digital tem a função de intercâmbio entre milímetros e polegadas.
Nome do Produto | CD-Bohr Projetor de perfil óptico vertical | ||
Modelo | CD-Bohr 3015 | CD-Bohr 3020 | CD-Bohr 3025 |
Viagem no eixo X, Y | 150*50mm | 200*100mm | 250*150mm |
Viagem no eixo Z | 100mm (Foco) | ||
Precisão | Eixo X/Y:≤3+L/200(um) | ||
Tamanho da tela | Ø 312mm Faixa usada>Ø 300mm (com a linha do medidor) | ||
Faixa de rotação da tela | 0°~360° | ||
Resolução | Eixo X, eixo Y: 1' ou 0,01° | ||
Ampliação | Padrão: 10X.Opcional: 20X, 50X, 100X. | ||
Poder | 110 V/220 V (CA), 50/60 Hz, potência total = 400 W | ||
Sistema de processamento de dados | O DP300, com suporte para inglês, chinês, pode ser usado para medir e coletar dados 2D de ponto, linha, círculo, ângulo, distância e assim por diante. | ||
Frio | Resfriamento por ar forçado | ||
Iluminação | A iluminação de transmissão e reflexão: lâmpada 24V/150W-halógena. | ||
Dimensão | 788*524*1152mm | 770*550*1120mm | 770*550*1120mm |
Peso líquido | 122kg | 125kg | 162kg |
1. O projetor de perfil é usado principalmente para a medição das partes mecânicas do comprimento, ângulo, contorno e formato da superfície.
2. Pode inspecionar todos os tipos de superfície e contorno de peças de trabalho complicadas, came, rosca de parafuso,
engrenagem, executar fresa e assim por diante.
3. É amplamente utilizado no comércio de mecanismos, medidores, eletricidade, indústria leve, faculdade, instituto de pesquisa e departamento de medição.
4. Os dados de medição podem produzir e conectar a impressora e o computador.
PCB, telefone inteligente, máquinas aeroespaciais, luz, molde de plástico, relógio, extrusão de alumínio etc.
