CD-Marx D
CAIDAO

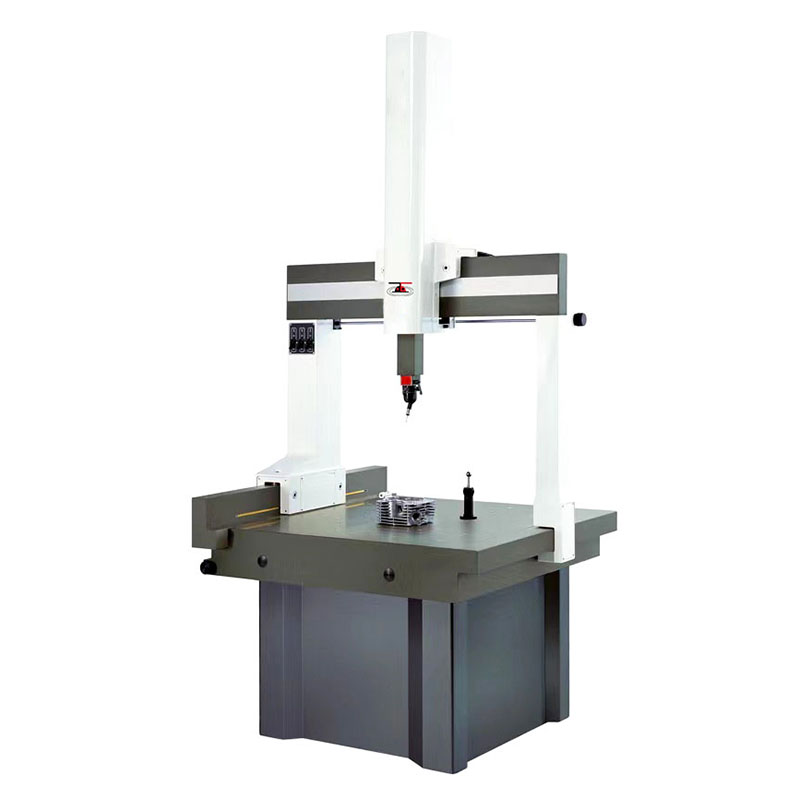

A CMM de operação manual, que é fácil de aprender, pode atender aos diversos requisitos de medição precisa do local da oficina.

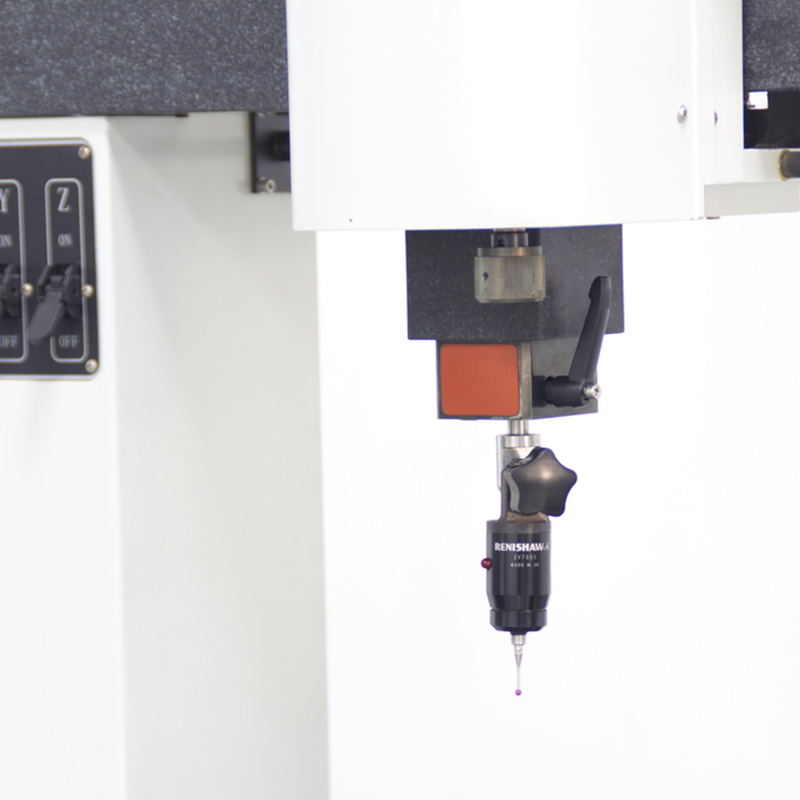

1. Ao operar a máquina de medição manual, o operador apenas segura o apalpador com a mão para movê-lo ao longo dos eixos X, Y e Z, de modo a completar todo o processo de medição.
2. A máquina de medição manual usa a bancada fixa com boa estrutura rígida e peso leve, e estrutura de ponte móvel de estrutura totalmente fechada, que pode transportar forte capacidade e obter bom desempenho de movimento.
3. A máquina manual tem uma relação de rigidez de melhor qualidade, e o sistema de vídeo óptico é opcional para atender aos vários requisitos de inspeção diferentes na oficina.
4. A estrutura móvel do pórtico, bancada de trabalho integral faz com que a máquina tenha forte capacidade de carga, amplo espaço de colocação da peça e carregamento e descarregamento convenientes.
5. O rolamento de ar de alta precisão é usado, e a rigidez e a estabilidade da máquina são melhoradas por meio do design do layout do rolamento envolvente, de modo que a alta precisão também pode ser mantida mesmo se estiver trabalhando por um longo tempo e, enquanto isso, as excelentes características dinâmicas da máquina são asseguradas.
6. O movimento rápido, travamento e ajuste fino de 3 eixos podem ser realizados através de apenas 1 tecla.Apertando firmemente o interruptor correspondente ao dispositivo de travamento de ar, cada eixo será deslocado do movimento em jejum para a condição de travamento.
7. O interruptor de ajuste fino pode ser usado para mover os eixos X, Y, Z após o travamento. Esta função é totalmente incorporada, especialmente ao inspecionar as partes estreitas da peça de trabalho.
MODEL | CD-Marx D | 654 | 875 | 1075 | 1575 |
Faixa de medição (milímetros) | X | 500 | 700 | 700 | 700 |
Y | 600 | 800 | 1000 | 1500 | |
Z | 400 | 500 | 500 | 500 | |
Dimensions (milímetros) | L | 1020 | 1220 | 1420 | 1920 |
W | 945 | 1150 | 1150 | 1150 | |
H | 2200 | 2400 | 2400 | 2400 | |
MPEe | (μm) L:mm | 3,5+L/250 | 4,5+L/200 | 4,5+L/200 | 4,5+L/200 |
Suprimento de ar | (MPa) | 0,6-0,8 | |||
Carregamento máx. | kg | 300 | 500 | 500 | 500 |
Peso | kg | 550 | 700 | 800 | 1000 |
Nota: A precisão da máquina de mesma especificação varia de acordo com a configuração.Os parâmetros técnicos e aparência do produto durante a execução desta versão da amostra podem ser atualizados sem aviso prévio.

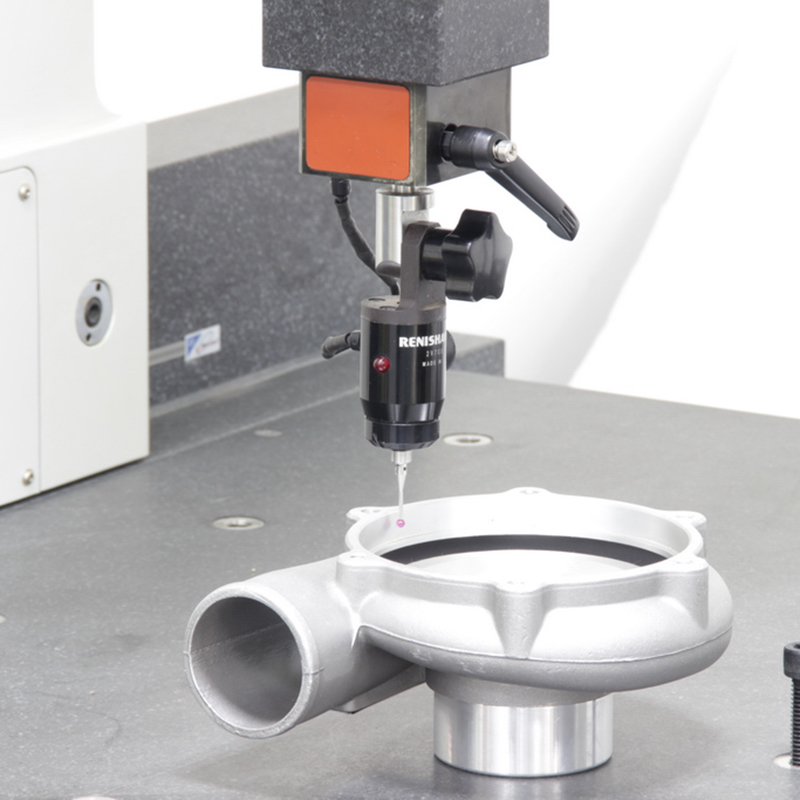

A CMM manual é usada principalmente na medição de dimensão de alta precisão de peças de usinagem de precisão, bem como no tamanho e complexidade do espaço de medição de superfície das peças, e seus principais campos de aplicação, incluindo fabricação de automóveis, processamento de máquinas, 3C e hardware de precisão, aeroespacial e aviação, etc. Também é amplamente utilizado em outros campos de usinagem de precisão.
