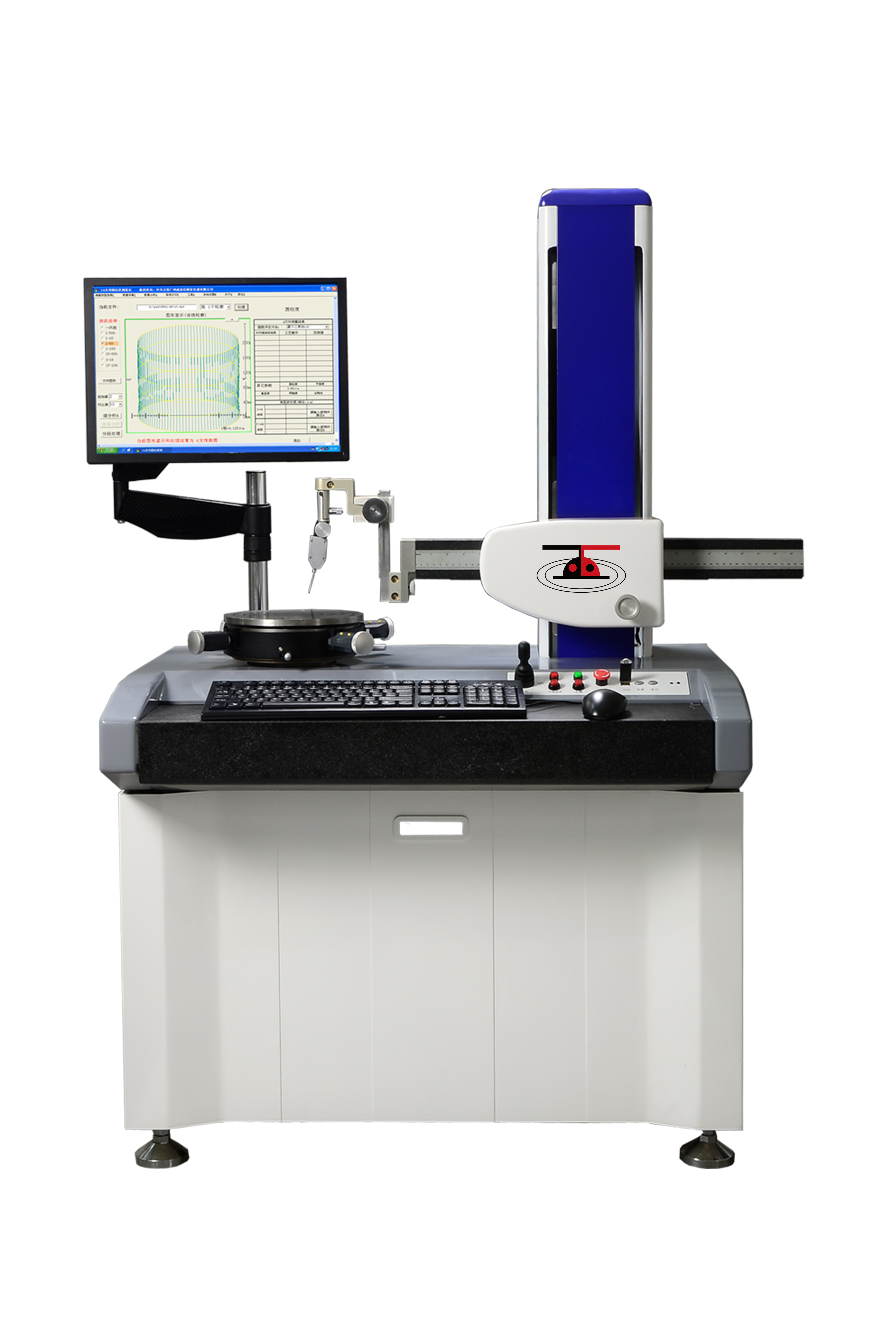

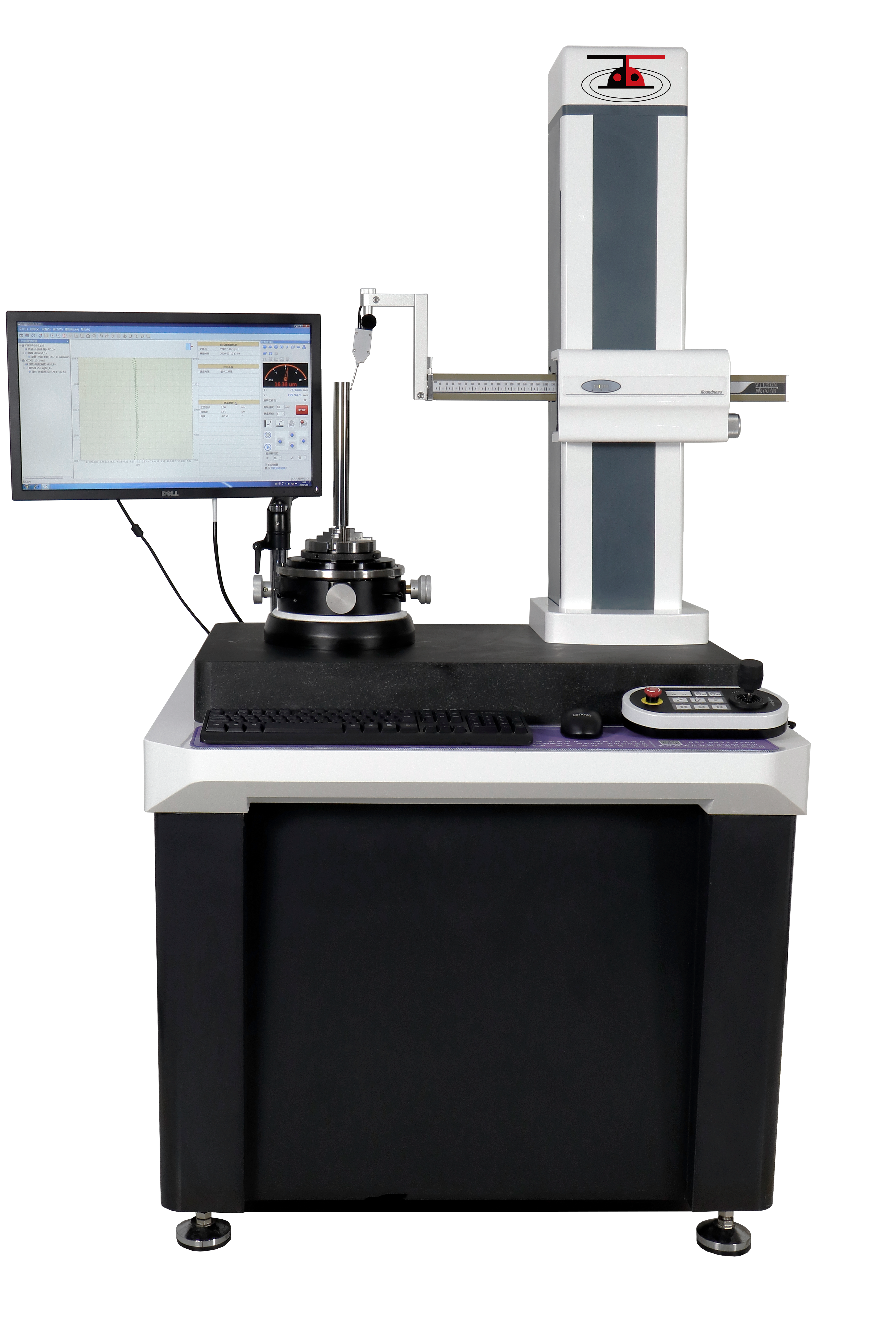

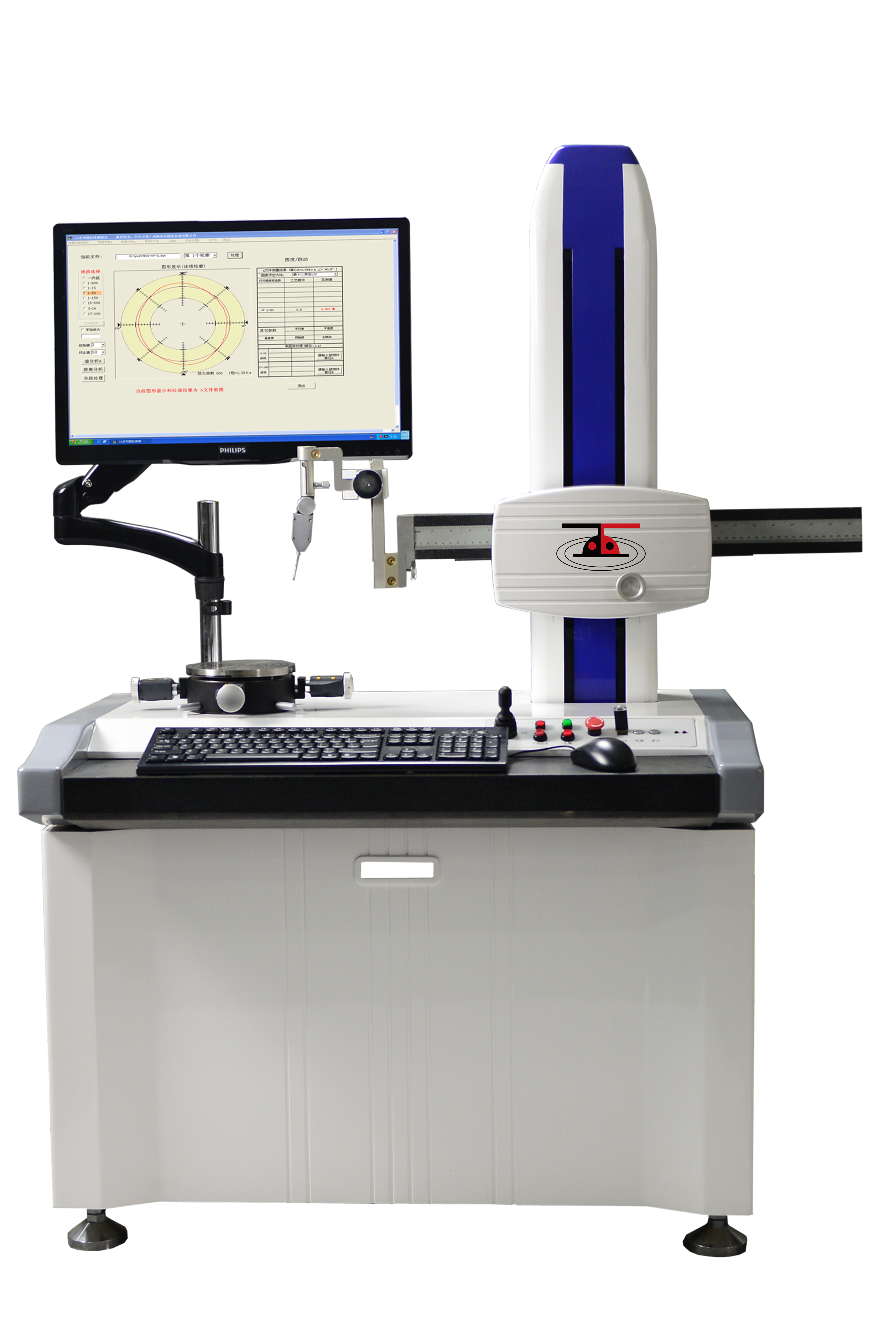

Testador de redondeza CD-Kepler RT1000

Princípio de medição do testador de redondeza

1. Medição de rádio

2. Rotação da peça de trabalho

3. Eixo flutuante de ar de alta precisão

4. Computador avançado, codificador importado, transdutor indutivo de precisão

5. Software baseado em Windows para aquisição de dados, processo e impressão

Função principal

1. Redondeza dos componentes em forma de anel.

2. Ondulação da Superfície (Wc, Wv, Wt, Wa, Wq),

3. Análise do Espectro de Potência,

4. Análise da Altura da Onda,

5. Concentricidade, Coaxialidade, Quadratura, Paralelismo, Planicidade etc.

6. Métodos de avaliação: LSC、MZC、MIC、MCC

7. Faixa de filtragem: 1-500、1-150、1-50、1-15、3-16、3-17、15-500、17-100

8. Método de filtro do testador de redondeza: Gaussiano (Padrão ISO)

Destaques técnicos

1. Fuso flutuante de ar de alta precisão, nunca use, precisão a longo prazo

2. Aquisição de dados por codificador de alta precisão com alta precisão e boa estabilidade

3. Parte do arco também pode ser medida e processada

4. Identificação automática de descontinuidades de contorno, com função de eliminação automática ou manual

5. O software suporta a alternância de um clique entre chinês e inglês

6. Suporte WinXP, sistema Win7

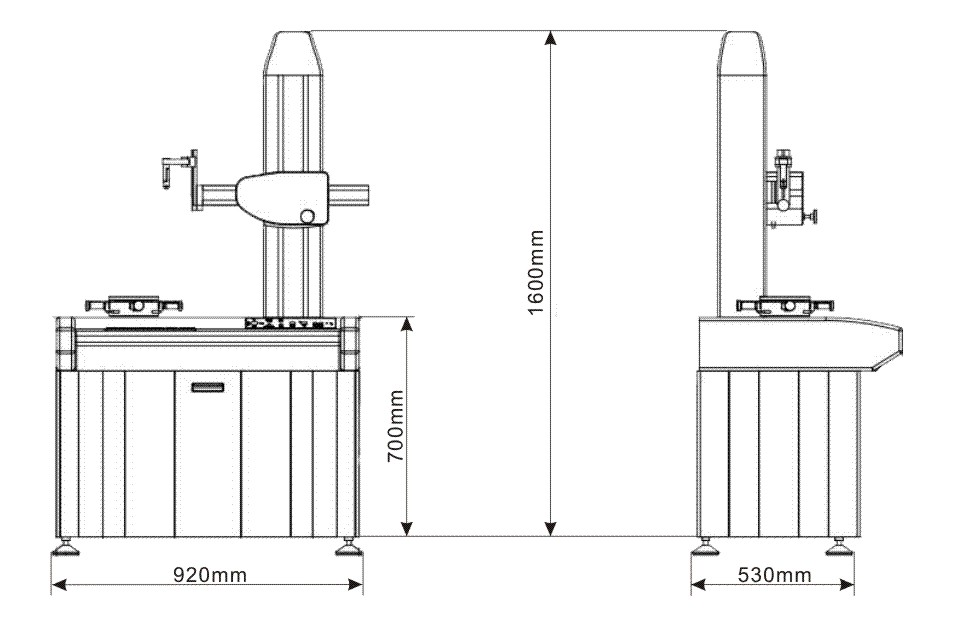

Tamanho do testador de redondeza

Requisito de uso

1. Suprimento de ar: 0,45~0,80Mpa

2. Fluxo de ar: ≥0,2 m³/min

3. Fonte de alimentação: AC 220V±10%   50Hz

4. Requisitos do ambiente: Temperatura: 10～30℃;RH: ＜85%

5. Nenhuma vibração óbvia

6. Fio de aterramento separado
