CAIDAO
1. Papresentação do produto

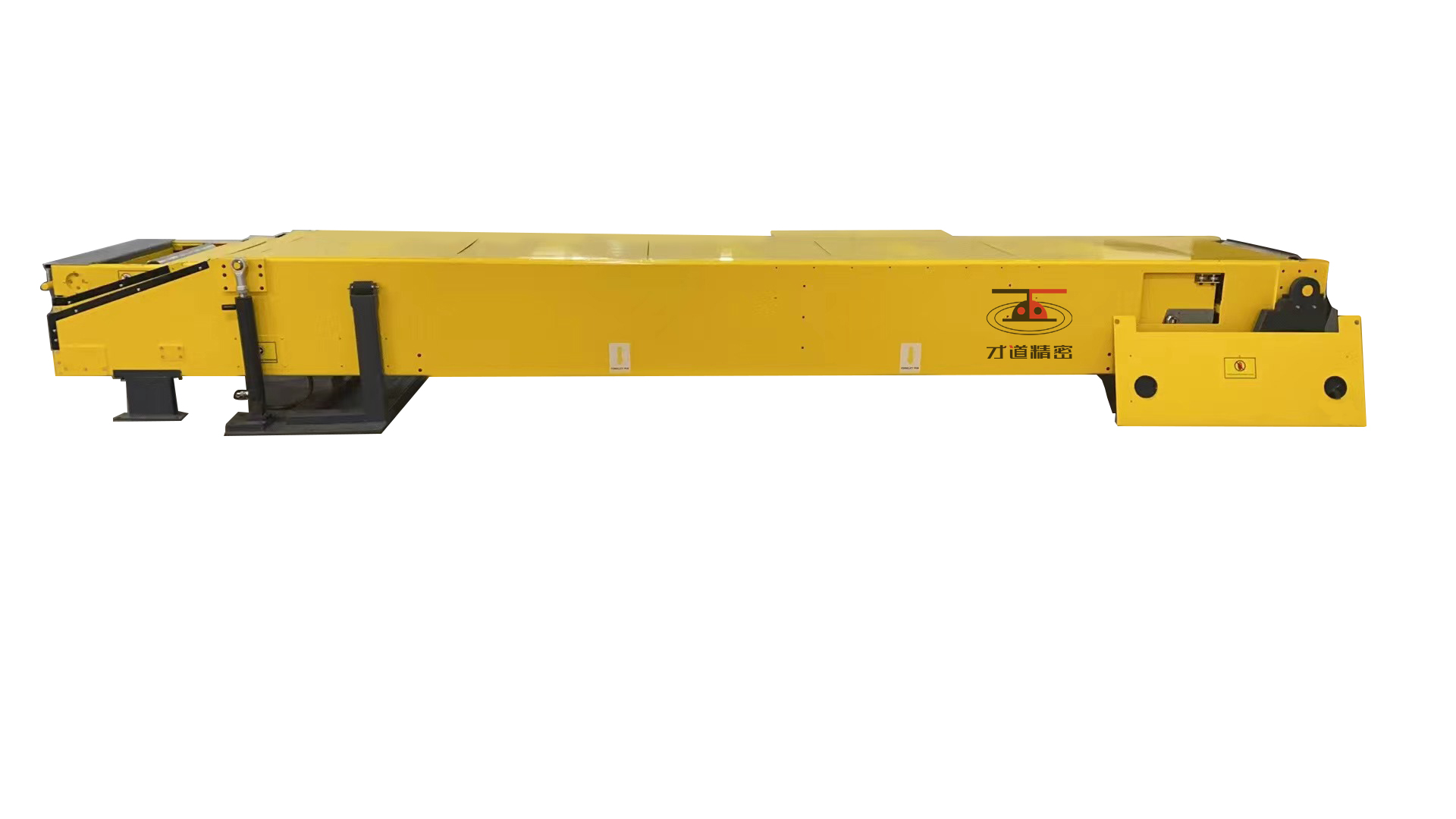

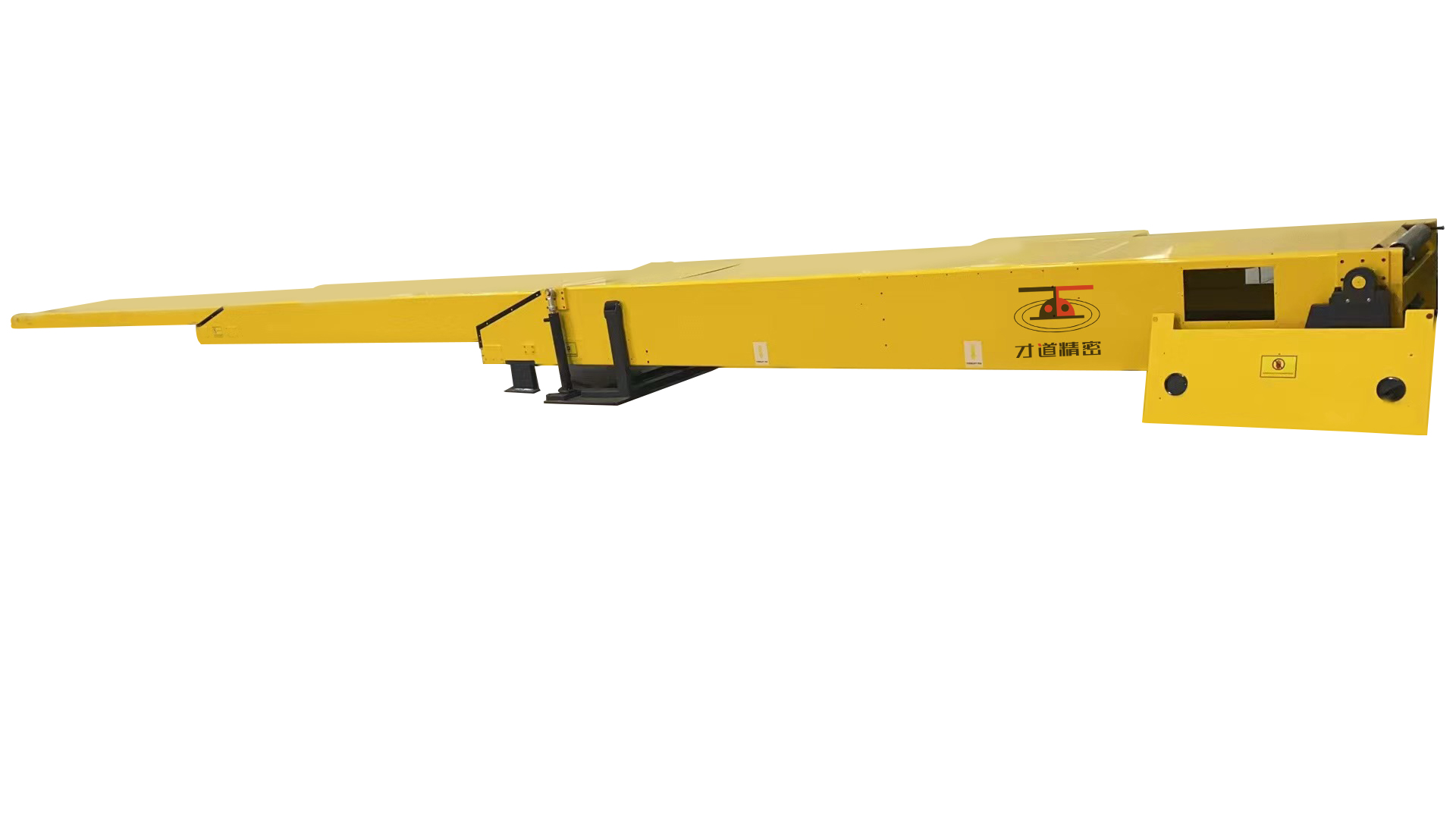

O transportador de correia retrátil frontal (doravante denominado 'máquina telescópica') é um complemento ao transportador plano fixo comum, que pode ser ajustado pelo operador de acordo com a demanda real.
O princípio do equipamento telescópico é adicionar o mecanismo de expansão no transportador de correia comum, de modo que o transportador de correia possa ser livremente expandido e ajustado na direção do comprimento e da altura.O equipamento principal é composto por transportador de seção fixa, mecanismo telescópico, mecanismo de elevação e sistema de controle.
2. Características de desempenho
2.1 A transmissão estável e uniforme deve ser assegurada durante o transporte da encomenda.
2.2 Ruído operacional de equipamento individual 70dB (A) e ponto máximo de ruído de equipamento individual 72dB (A).A instalação de peças de suporte ou peças suspensas de todos os equipamentos deve ser equipada com dispositivos de absorção de choque necessários para evitar a transmissão de vibração ao edifício.
2.3 Modularidade e padronização dos equipamentos.Todo o sistema é composto por vários módulos.Os mesmos módulos podem ser usados de forma intercambiável e podem ser montados
Expansão conveniente.Todas as peças mecânicas e peças de controle, placas de circuito, placas de plugues e blocos integrados são padronizados com intercambiabilidade confiável.
2.4 O gabinete de controle do sistema de controle deve ter uma estrutura razoável, fácil de operar, fiação limpa, bonita, cada ponto de fiação deve ser marcado,
Manutenção conveniente.
2.5 O tempo contínuo sem falhas do equipamento é de 720 horas, toda a carga da máquina do equipamento funciona por 23 horas / dia e a vida útil de toda a máquina é superior a cinco anos.
2.6 O equipamento deve ser equipado com dispositivos de parada de emergência e outras medidas de segurança para garantir a segurança do pessoal durante o uso.
2.7 O transportador de correia telescópica tem uma interface com o sistema de transmissão de back-end, que pode realizar a ação de ligação com outros equipamentos de transporte.
3. Tparâmetro técnico
3.1 Velocidade de saída: V=20-45m/min, com controle de velocidade de conversão de frequência;a velocidade de fábrica é de 30m/min;
3.2 Velocidade de expansão: V=10m/min, com regulagem de velocidade de conversão de frequência;
3.3 Motor de entrega: 2,2 kW Motor de expansão: 0,75 kW (com freio);
3.4 A frente da máquina telescópica está equipada com um dispositivo anti-colisão e 2 lâmpadas LED;
3.4 Capacidade de carga nominal: 60 KG/m;
3.6 Sistema hidráulico: acionamento de cilindro duplo, potência do motor: 1,5KW;
3.7 Potência total da máquina inteira: 4.8KW.
4. Aárea de aplicação
A máquina telescópica é usada principalmente para carregar e descarregar mercadorias no centro de distribuição/trânsito.
5. Requerimentos de instalação
5.1 Condições da estrutura do prédio para instalação de equipamentos
1) Nível de segurança da estrutura do edifício: nível 2;
2) Vida útil do projeto: 50 anos;
5.2 Ambiente de trabalho adequado para o equipamento
1) Temperatura normal de operação do equipamento: -15℃ ~ + 40℃;
2) Umidade relativa: 10%~95% (sem condensação);
3) A taxa de mudança de temperatura é de ± 0,5℃ / min;± 10℃ / h;
4) A taxa de variação da umidade relativa é de ± 10%/h.
5.3 Condições do solo para instalação do equipamento
1) Requisitos do solo: espessura do concreto de 200mm;
2) Requisitos concretos: C30.
5.4 Condição de alimentação do equipamento
1) A rede elétrica é rede TN-S (sistema trifásico de quatro fios, 3-ph, N, PE);
2) O sistema deve ser capaz de operar normalmente a plena carga ou sem carga nas seguintes condições de alimentação:
A) Tensão: trifásico 380V AC, +/-10%, monofásico: 220V AC, +/-10%;
B) Frequência: 50Hz, +/-1Hz.
3) Aterramento: sistema de aterramento do edifício, usando equipamentos de produção, aterramento de proteção e conexão de aterramento de proteção contra raios em um
Desde então, o método de aterramento conjunto é adotado.O valor da resistência do aterramento da junta não deve ser maior que 1 Ω.
